アマチュア無線機マイクピン配列データ

各社アマチュア無線機のマイクピン配列データです。自作機器や、改造にお役立てください。

[KENWOOD] [アイコム] [スタンダード] [八重洲無線] [アルインコ] [アドニス] [スピーカーマイク]

＊ケンウッド＊
＊ケンウッド　８ｐｉｎ＊
本体セットの正面から見た図（Ｖ／Ｕモービル機）	ピン番号１・・・　マイク信号　　２・・・　ＰＴＴ　　３・・・　ＤＯＷＮ　　４・・・　ＵＰ　　５・・・　ＤＣ８ｖ（１５０ｍＡ　ＭＡＸ）　　６・・・　検波出力（１００ｍＶ／１０ｋΩ）及びディジタル信号入力アナログ回路接続時は必ず直流カットをする（コンデンサを入れる）　　７・・・　ＧＮＤ（ＭＩＣ）　　８・・・　ＧＮＤ
※ＨＦ機では１８０度反転し、コネクタ内の出っぱりが下部にきます。
＊ケンウッド　４ｐｉｎ＊
本体セットの正面から見た図（Ｖ／Ｕモービル機）	ピン番号１・・・　マイク信号　　２・・・　ＰＴＴ　　３・・・　ＧＮＤ（ＰＴＴ）　　４・・・　ＧＮＤ
＊ケンウッド　モジュラー＊
本体セットの正面から見た図（Ｖ／Ｕモービル機）	ピン番号１・・・　ＤＯＷＮ　　２・・・　送信バンド検波出力（１００ｍＶ／１０ｋΩ）及びディジタル信号入力。アナログ回路接続時は必ず直流カットをする。（コンデンサを入れる）　　３・・・　マイク信号　　４・・・　ＧＮＤ（ＭＩＣ）　　５・・・　ＰＴＴ　　６・・・　ＧＮＤ　　７・・・　ＤＣ８ｖ（１００ｍＡ　ＭＡＸ）　　８・・・　ＵＰ

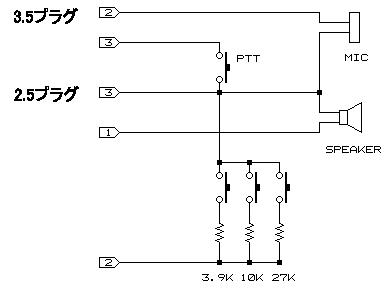

＊ケンウッド・ハンディー＊

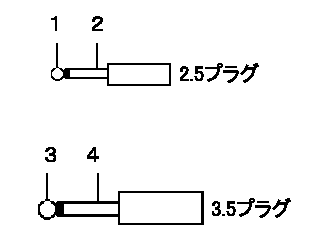

		2.5φプラグピン番号１・・・　スピーカー　　２・・・　リモコン　　３・・・　ＧＮＤ　　 3.5φプラグピン番号　　１・・・　＋３Ｖ　　２・・・　ＭＩＣ　　３・・・　ＰＴＴ

＊アイコム＊
＊アイコム　８ｐｉｎ＊
本体セットの正面から見た図（Ｖ／Ｕモービル機）	ピン番号１・・・　マイク信号　　２・・・　ＤＣ８ｖ　　３・・・　ＤＯＷＮ（４７０Ω抵抗を入れる），ＵＰ（抵抗不要）　　４・・・　トーンスケルチのＢＵＳＹ出力（機種によっては未接続）　　５・・・　ＰＴＴ　　６・・・　ＧＮＤ（ＰＴＴ，Ｕ／Ｄ）　　７・・・　ＧＮＤ（ＭＩＣ）　　８・・・　ＡＦ　ＯＵＴ（音声ボリュームツマミに連動したＡＦ出力）
※ＨＦ機では１８０度反転し、コネクタ内の出っぱりが下部にきます。
＊アイコム　４ｐｉｎ＊
本体セットの正面から見た図（Ｖ／Ｕモービル機）	ピン番号１・・・　マイク信号　　２・・・　ＰＴＴ　　３・・・　未接続　　４・・・　ＧＮＤ（ＰＴＴ，ＭＩＣ）
＊アイコム　　モジュラー＊
本体セットの正面から見た図（Ｖ／Ｕモービル機）	ピン番号１・・・　ＤＣ８Ｖ　　２・・・　Ｕ／Ｄ　ＤＯＷＮ（４７０Ω抵抗を入れる），ＵＰ（抵抗不要）　　３・・・　ＡＦ　ＯＵＴ（音声ボリュームツマミに連動したＡＦ出力）　　４・・・　ＰＴＴ　　５・・・　ＧＮＤ（ＭＩＣ）　　６・・・　ＭＩＣ　　７・・・　ＧＮＤ　　８・・・　ＢＵＳＹ

＊スタンダード＊
＊スタンダード　８ｐｉｎ＊
本体セットの正面から見た図（Ｖ／Ｕモービル機）	ピン番号１・・・　マイク信号　　２・・・　ＰＴＴ　　３・・・　ＡＦ　ＯＵＴ　　４・・・　ＣＯＭ　　５・・・　ＵＰ　　６・・・　ＤＯＷＮ　　７・・・　　　８・・・　ＧＮＤ（ＭＩＣ）
＊スタンダード　７ｐｉｎ＊
本体セットの正面から見た図（Ｖ／Ｕモービル機）	ピン番号１・・・　マイク信号　　２・・・　ＰＴＴ　　３・・・　ＡＦ　ＯＵＴ　　４・・・　Ｕ／Ｄ　ＣＯＭ　　５・・・　ＤＯＵＮ　　６・・・　ＵＰ　　７・・・　ＧＮＤ

＊ヤエス＊
＊ヤエス　８ｐｉｎ＊
本体セットの正面から見た図（Ｖ／Ｕモービル機）	ピン番号１・・・　ＵＰ　　２・・・　ＤＣ電源　　３・・・　ＤＯＷＮ　　４・・・　　　５・・・　ＡＦ　ＯＵＴ　　６・・・　ＰＴＴ　　７・・・　ＧＮＤ　　８・・・　マイク信号 ※ＨＦ機の場合は基本は上記ですが、次の点が異なります。ピン番号４・・・　ＳＣＡＮ　ＦＡＳＴ（５とショートさせると動作）５・・・　４に同じ
※ＨＦ機では１８０度反転し、コネクタ内の出っぱりが下部にきます。
＊ヤエス　７ｐｉｎ＊
本体セットの正面から見た図（Ｖ／Ｕモービル機）	ピン番号１・・・　ＧＮＤ　　２・・・　マイク信号　　３・・・　ＰＴＴ　　４・・・　ＤＣ５．６ｖ　　５・・・　ＡＦ　ＯＵＴ　　６・・・　ＵＰ　　７・・・　ＤＯＷＮ

＊アルインコ＊
＊アルインコ　８ｐｉｎ＊
本体セットの正面から見た図（Ｖ／Ｕモービル機）	ピン番号１・・・　マイク信号　　２・・・　ＰＴＴ　　３・・・　ＤＯＷＮ　　４・・・　ＵＰ　　５・・・　ＤＣ８ｖ（１５０ｍＡ　ＭＡＸ）　　６・・・　　　７・・・　ＧＮＤ（ＭＩＣ）　　８・・・　ＧＮＤ　　１－７間　抵抗３３Ｋ

＊アドニス＊

＊アドニス　８ｐｉｎ＊

　　　　　　本体セットの正面から見た図（Ｖ／Ｕモービル機）

　　　　　　

ピン番号: １・・・　ＧＮＤ　　　　　シールド　　; ２・・・　ＭＩＣ　　　　　　黄色　　; ３・・・　ＰＴＴ　　　　　　赤　　; ４・・・　ＰＴＴ　ＧＮＤ　青　　; ５・・・　ＵＰ　　　　　　緑　　; ６・・・　ＤＯＷＮ　　　　白　　; ７・・・　Ｕ／ＤＣＯＭオレンジ　　; ８・・・　ＤＣ　Ｖ＋　　　灰色

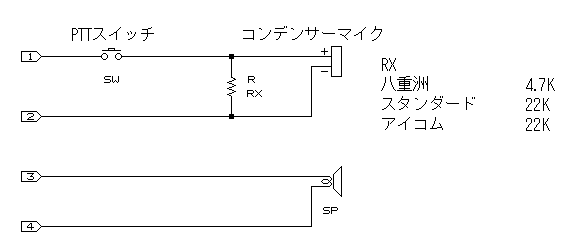

＊スピーカーマイク＊
＊スタンダードアイコム八重洲＊

[電子工作の部屋] [ＨＡＭの部屋] [おもしろ無線周波数データの部屋] [マニアの部屋]

［トップへ戻る］

マイクコネクター端子配列図
アマチュア無線機・パーソナル無線機

［丸形コネクター・タイプ］
［モジュラー・タイプ］
［ハンディー機］
［パーソナル］

伝言板

フリーマーケット（売ります）

無線機器用　（売ります）

フリーマーケット（買います）

無線機器用　（買います）

ピン番号	★　コード側（ハンダ側）から見た図です。　　（つまり、無線機本体を正面から見たのと同じ） ★　丸形コネクターには、小さな文字で番号の刻印が有ります ★　１番の場所はピン数に関わらず一定。 ★　この図は全て単なる参考資料であり、技術資料ではありません。　　他への転載等はご遠慮下さい。

アマチュア無線機（丸形コネクタータイプ）

ケンウッド８Ｐ	アイコム８Ｐ	ヤエス８Ｐ	ヤエス８Ｐ－２	ヤエス８Ｐ－３
アルインコ８Ｐ	スタンダード８Ｐ	アドニスリーベックス
ケンウッド６Ｐ	ケンウッド４Ｐ	アイコム４Ｐ	ヤエス７Ｐ	スタンダード７Ｐ

アマチュア無線機（モジュラータイプ）
ケンウッド		Ｕ　：アップＳ　：給電Ｇ　：グランドＰ　：ＰＴＴＥ　：グランド（マイク）Ｍ　：マイクＲＤ：受信出力Ｄ　：ダウン
アイコム		ＭＳ：制御信号Ｇ　：ＰＴＴグランドＭ　：マイクＥ　：マイク・グランドＰ　：ＰＴＴＥＸ：接続判断信号ＵＤ：マイクＵ／Ｄ信号Ｓ　：給電
ヤエス６Ｐ		Ｓ２：制御信号ＤＴ：ＤＡＴＡＳ　：給電Ｇ　：グランドＭ　：マイクＰ　：ＰＴＴ（制御信号）
ヤエス８Ｐ		ＣＬ：ＣＡＬＬＡＵ：ＲＸ－ＡＵＤＩＯＰ　：ＰＴＴＭ　：マイクＧ　：グランドＳ　：給電Ｕ　：アップＤ　：ダウン
アルインコ		Ｕ　：アップＧ　：ＰＴＴグランドＭ　：マイクＥ　：マイク・グランドＰ　：ＰＴＴＮＣ：Ｄ：ダウンＳ　：給電

アマチュア無線ハンディー機
ケンウッド	アイコム　　２本タイプ　　１本タイプ	ヤエス　　　　２本タイプ　　１本タイプ	スタンダード	アルインコ

パーソナル無線機・ＣＢ無線機
シンワサンスイ	ヤエスアイコム	ナショナルビクター	ＮＡＳＡ

八重洲無線	ＩＣＯＭ	ＫＥＮＷＯＯＤ
ＳＴＡＮＤＡＲＤ	アルインコ
主なメーカーの、現在でも使用されているであろう旧型機についても掲載しています。マイコン端子、コントロール端子への誤結線は故障の原因になりますので、自己責任で作業してください。万一、故障したとしても当方は一切関知いたしません。

■八重洲無線（株）

メタル８ピン（ｔｙｐｅ２）
ピンNo	対応	対応機種
１	ＵＰ	FT-2700/270/770 FT-290/690/790mkⅡ FT-712/212 FT-4700 FT-211/711 FT-2311
２	＋Ｂ（５Ｖ）
３	ＤＯＷＮ
４	ＡＦ
５	ＳＰＥＡＫ／ＣＡＬＬ／ＢＡＮＤ
６	ＰＴＴ
７	ＧＮＤ
８	ＭＩＣ

メタル８ピン(type３）
ピンＮｏ	対応	対応機種
１	ＵＰ	FT-840/850 FT-1000/1021
２	ＧＮＤ
３	ＤＯＷＮ
４	ＦＡＳＴ
５	ＧＮＤ
６	ＰＴＴ
７	ＧＮＤ
８	ＭＩＣ

メタル８ピン（ｔｙｐｅ４）
ピンＮｏ	対応	対応機種
１	ＵＰ	FT-847 FT-920 FT-1000MP
２	＋Ｂ（５Ｖ）
３	ＤＯＷＮ
４	ＦＡＳＴ
５	ＧＮＤ
６	ＰＴＴ
７	ＧＮＤ
８	ＭＩＣ

モジュラー８ピン(type1)
ピンNo	対応	対応機種
１	ＣＡＬＬ	FT-2400
２	ＡＦ
３	ＰＴＴ
４	ＭＩＣ
５	ＧＮＤ
６	＋Ｂ（５Ｖ）
７	ＵＰ
８	ＤＯＷＮ

モジュラー８ピン（ｔｙｐｅ２）
ピンNo	対応	対応機種
１	ＵＰ	FT-900
２	ＧＮＤ
３	ＤＯＷＮ
４	ＦＡＳＴ
５	＋Ｂ（５Ｖ）
６	ＰＴＴ
７	ＧＮＤ
８	ＭＩＣ

モジュラー６ピン
ピンNo	対応	対応機種
１	Ｓ１	FT-8100/8000/8500
２	ＧＮＤ
３	＋Ｂ（９Ｖ）
４	ＧＮＤ
５	ＭＩＣ
６	Ｓ２

■ＩＣＯＭ

メタル８ピン（ｔｙｐｅ１）
ピンNo	対応	対応機種
１	ＭＩＣ	IC-1200
２	＋Ｂ（８Ｖ）
３	ＵＰ／ＤＯＷＮ
４	ＭＩＣ
５	ＰＴＴ
６	ＧＮＤ（ＰＴＴ）
７	ＧＮＤ（ＭＩＣ）
８	ＡＦ

メタル８ピン（ｔｙｐｅ２）
ピンNo	対応	対応機種
１	ＭＩＣ	IC-901
２	＋Ｂ（８Ｖ）
３	ＵＰ／ＤＯＷＮ
４	未使用
５	ＰＴＴ
６	ＧＮＤ（ＰＴＴ）
７	ＧＮＤ（ＭＩＣ）
８	未使用

メタル８ピン(type3)
ピンNo	対応	対応機種
１	ＭＩＣ	IC-2320/2330 IC-2400/2410 IC-2500
２	＋Ｂ（８Ｖ）
３	ＵＰ／ＤＯＷＮ
４	未使用
５	ＰＴＴ
６	ＧＮＤ（ＰＴＴ）
７	ＧＮＤ（ＭＩＣ）
８	ＡＦ

メタル８ピン（ｔｙｐｅ４）
ピンNo	対応	対応機種
１	ＭＩＣ	IC-338/228 IC-1201 IC-2310
２	＋Ｂ（８Ｖ）
３	ＵＰ／ＤＯＷＮ
４	ＴＳＱＬ　ＢＵＳＹ出力
５	ＰＴＴ
６	ＧＮＤ（ＰＴＴ）
７	ＧＮＤ（ＭＩＣ）
８	ＡＦ

メタル８ピン（ｔｙｐｅ５）
ピンNo	対応	対応機種
１	ＭＩＣ	IC-229/339
２	＋Ｂ（８Ｖ）
３	ＵＰ／ＤＯＷＮ
４	未使用
５	ＰＴＴ
６	ＧＮＤ（ＰＴＴ）
７	ＧＮＤ（ＭＩＣ）
８	ＡＦ

メタル８ピン（ｔｙｐｅ６）
ピンNo	対応	対応機種
１	ＭＩＣ	IC-275/375/575/1275 IC-721/723/729 IC-732/736 IC-746 IC-756/760 IC-7750DXⅡ/760PRO IC-780 IC-820/970
２	＋Ｂ（８Ｖ）
３	ＵＰ／ＤＯＷＮ
４	ＳＱＬ　Ｓ
５	ＰＴＴ
６	ＧＮＤ（ＰＴＴ）
７	ＧＮＤ（ＭＩＣ）
８	ＡＦ

メタル８ピン（ｔｙｐｅ７）
ピンNo	対応	対応機種
１	ＭＩＣ	IC-821
２	＋Ｂ（９Ｖ）
３	ＵＰ／ＤＯＷＮ
４	ＳＱＬ　Ｓ
５	ＰＴＴ
６	ＧＮＤ（ＰＴＴ）
７	ＧＮＤ（ＭＩＣ）
８	ＡＦ

モジュラー８ピン（ｔｙｐｅ１）
ピンNo	対応	対応機種
１	＋Ｂ（８Ｖ）	IC-281/381/681 IC-2000D IC-2350/2340
２	ＵＰ／ＤＯＷＮ
３	ＡＦ
４	ＰＴＴ
５	ＧＮＤ（ＭＩＣ）
６	ＭＩＣ
７	ＧＮＤ（ＰＴＴ）
８	未使用

モジュラー８ピン（ｔｙｐｅ２）
ピンNo	対応	対応機種
１	＋Ｂ（８Ｖ）	IC-207 IC-2700/2710/3710
２	ＵＰ／ＤＯＷＮ
３	EXTMIC検出
４	ＰＴＴ
５	ＧＮＤ（ＭＩＣ）
６	ＭＩＣ
７	ＧＮＤ（ＰＴＴ）
８	EXTMIC制御

モジュラー８ピン（ｔｙｐｅ３）
ピンNo	対応	対応機種
１	＋Ｂ（８Ｖ）	IC-706/706mkⅡ/706mkⅡG
２	ＵＰ／ＤＯＷＮ
３	ＡＦ
４	ＰＴＴ
５	ＧＮＤ（ＭＩＣ）
６	ＭＩＣ
７	ＧＮＤ（ＰＴＴ）
８	ＳＱＬ　Ｓ

■ＫＥＮＷＯＯＤ

メタル８ピン（ｔｙｐｅ１）
ピンNo	対応	対応機種
１	ＭＩＣ	TS-780 TS-730
２	ＰＴＴ
３	ＤＯＷＮ
４	ＵＰ
５	未使用
６	未使用
７	ＧＮＤ（ＭＩＣ）
８	ＧＮＤ（ＰＴＴ）

メタル８ピン（ｔｙｐｅ２）
ピンNo	対応	対応機種
１	ＭＩＣ	TM-211/221/231/241 TM-411/421/431/441 TM-521/531/541 TM/702/721/721G TS-440/450/570/680 TS-690/711/811/850 TS-870/940/950
２	ＰＴＴ
３	ＤＯＷＮ
４	ＵＰ
５	＋Ｂ（８Ｖ）
６	ＲＤ
７	ＧＮＤ（ＭＩＣ）
８	ＧＮＤ（ＰＴＴ）

メタル８ピン（ｔｙｐｅ３）
ピンNo	対応	対応機種
１	ＭＩＣ	TS-50/60
２	ＰＴＴ
３	ＤＯＷＮ
４	ＵＰ
５	＋Ｂ（８Ｖ）
６	ＡＦ
７	ＧＮＤ（ＭＩＣ）
８	ＧＮＤ（ＰＴＴ）

モジュラー８ピン（ｔｙｐｅ１）
ピンNo	対応	対応機種
１	ＤＯＷＮ	TM-2400/251/255/261 TM-451/455/461/643 TM-732/733/741/742 TM-833/841/842/941 TM-942
２	ＲＤ
３	ＭＩＣ
４	ＧＮＤ（ＭＩＣ）
５	ＰＴＴ
６	ＧＮＤ（ＰＴＴ）
７	＋Ｂ（８Ｖ）
８	ＵＰ

モジュラー８ピン（ｔｙｐｅ２）
ピンNo	対応	対応機種
１	ＰＦ	TM-G707
２	ＡＦ
３	ＭＩＣ
４	ＧＮＤ（ＡＦ）
５	ＰＴＴ
６	ＧＮＤ（ＰＴＴ）
７	＋Ｂ（８Ｖ）
８	ＵＰ

モジュラー８ピン（ｔｙｐｅ３）
ピンNo	対応	対応機種
１	ＤＯＷＮ	TM-V7
２	未使用
３	ＭＩＣ
４	ＧＮＤ（ＭＩＣ）
５	ＰＴＴ
６	ＧＮＤ（ＰＴＴ）
７	＋Ｂ（８Ｖ）
８	ＵＰ

■ＳＴＡＮＤＡＲＤ(日本マランツ)

メタル８ピン（ｔｙｐｅ１）
ピンNo	対応	対応機種
１	ＭＩＣ	C50/50D C5000 C5200 C6000/6000S
２	ＰＴＴ
３	ＡＦ
４	ＧＮＤ（ＵＰ／ＤＯＷＮ／ＣＡＬＬ）
５	ＵＰ
６	ＤＯＷＮ
７	ＣＡＬＬ
８	ＧＮＤ

メタル８ピン（ｔｙｐｅ２）
ピンNo	対応	対応機種
１	ＭＩＣ	C5600
２	ＰＴＴ
３	ＡＦ
４	＋Ｂ（７．２Ｖ）
５	マイコン
６	マイコン
７	マイコン
８	ＧＮＤ

メタル８ピン（特殊）
ピンNo	対応	対応機種
１	ＭＩＣ	C5700/5710
２	ＰＴＴ
３	ＡＦ
４	＋Ｂ（５／１３．８Ｖ）
５	マイコン
６	ＯＮ／ＯＦＦ
７	マイコン
８	ＧＮＤ

モジュラー８ピン
ピンNo	対応	対応機種
１	未使用	C5900
２	マイコン
３	未使用
４	ＰＴＴ
５	ＧＮＤ
６	ＭＩＣ
７	未使用
８	未使用

■アルインコ

メタル８ピン
ピンNo	対応	対応機種
１	ＭＩＣ	全機種
２	ＰＴＴ
３	ＤＯＷＮ
４	ＵＰ
５	＋Ｂ（５Ｖ）
６	リモート
７	ＧＮＤ（ＭＩＣ）
８	ＧＮＤ（ＰＴＴ）

モジュラー８ピン
ピンNo	対応	対応機種
１	ＵＰ	全機種
２	ＧＮＤ
３	ＭＩＣ
４	ＧＮＤ（ＭＩＣ）
５	ＰＴＴ
６	リモート
７	ＤＯＷＮ
８	＋Ｂ（５Ｖ）

【マイク変換コード】

マイク変換コードは、アドニスの製品で無線機をご使用になるときに必要なコードです。大きく三つのタイプに分かれております。Ｄシリーズ、Ｊシリーズ、Ｐシリーズです。

「Ｄシリーズ」
アドニスの製品に接続するプラグは「アドニス配列」に成っており、片方は、無線機に適したプラグの配列になっております。
「Ｐシリーズ」
アドニスの製品に接続するプラグは「アドニス配列」に成っており、片方は、無線機に適したプラグの配列になっております。ハンディ機用もこれに含まれます。「Ｄシリーズ」との違いは、「アドニス配列」の８番ピン（給電用）が結線されておりません。
「Ｊシリーズ」
８Ｐマイクジャックと、もう片方はモジュラープラグが接続されており、各メーカーの配列に成っております。

「８Ｐアドニス配列マイクコネクター端子の名称及び結線色」

ピン番号	名称		結線色
(1)	Ｅ	アース（マイク信号用）	シールド
(2)	Ｍ	マイク信号	黄
(3)	Ｐ	ＰＴＴ（プレストーク）	赤
(4)	Ｇ	アース（ＰＴＴ用）	紫
(5)	Ｕ	ＵＰ（アップ）	緑
(6)	Ｄ	ＤＯＷＮ（ダウン）	白
(7)	Ｃ	Ｕ／Ｄコモン	橙
(8)	Ｂ	ＤＣ給電（＋極）	灰

カタログや取扱説明書に「マイク変換コード」の記載が有る場合は、必ず幣社製（別売）のものをご使用ください。

数字はマイクコネクターのピン番号です

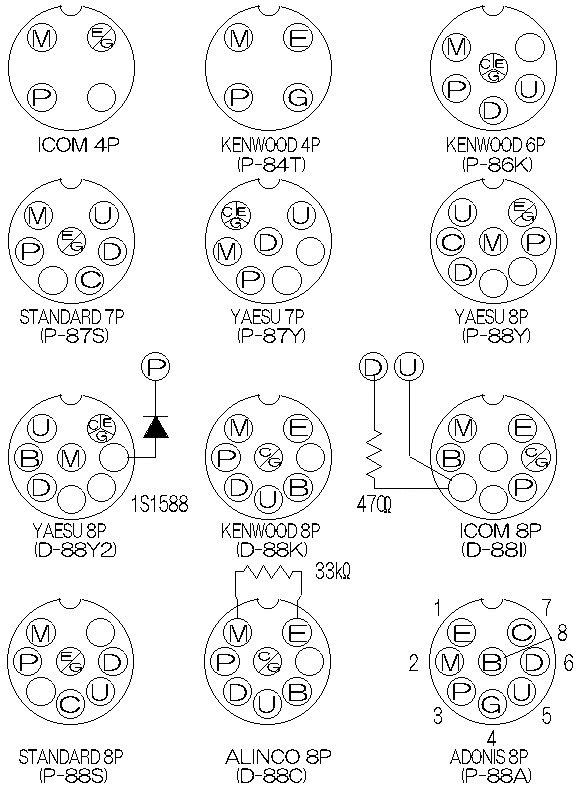

【アマチュア無線各社用マイク変換コード結線図】

　
