アマチュア無線とは何か

アマチュア無線家のことをハム（ＨＡＭ）と言います。ハムは昔からキンク・オブ・ホビー（ＫＩＮＧ　ＯＦ　ＨＯＢＢＹ＝趣味の王様）として親しまれてきました。ハムは年齢・性別・職業を問わずみな平等で、幼児から高齢者まで多くの仲間が世界中にいます。電波を通して偶然に出会った見知らぬ人々と気軽に話しをして友達になれる。このような体験はアマチュア無線でしか味わえないものです。

アマチュア無線とは「金銭上の利益のためではなく、もっぱら個人的な無線技術の興味によって行う自己訓練、通信及び技術的研究の業務をいう」と定められています。なんだか難しそうですが、要するに仕事や競技会・各種イベントなどの業務連絡には使用してはいけないということです。アマチュア無線の基本はあくまでも個人的な訓練・実験・研究です。それに人と人とのコミュニケーションが加わった科学的な趣味です。
アマチュア無線は自宅からだけではなく、モービル（車・船など）に無線機を積んで移動しながら交信することもできるし、携帯型のハンディ機を持ち歩いて街中や山の頂上などから交信することもできます。
また、電信（モールス信号）を使った古典的な通信の技をみがいたり、最先端のコンピュータやデジタル技術を用いたパケット通信、ＦＡＸ、ＳＳＴＶ（画像）、ＡＴＶ（アマチュアテレビ）等の文字・画像通信。人工衛星や月面反射を用いた宇宙通信などアマチュア無線といっても様々な楽しみ方があります。

アマチュア無線は皆が平等
アマチュア無線の世界では、年齢・性別・職業・国籍等によって差別されることはなく全く平等です。無線上では年齢や職業などについては聞かないのがマナーとなっています。だから同年代に限らず、老人と小学生が無線上で親しくなることもしばしばです。
相手が芸能人や政治家などの有名人であっても外国の国王であっても全く対等な立場で話しができるのです。
無線では必ずコールサイン（呼出符号）を言わなければならないので、それにより出所が明らかになるので発言には責任を持つことになります。だからインターネットのように匿名やニックネームで誹謗中傷や無責任な発言をされることは無いのです。

●災害に強い
地震・台風などの大規模災害や戦争・暴動などの騒乱時には一般電話も携帯電話も使用できない可能性が高いのです。電話が集中すればパンクしてしまいますし、中継アンテナや電話局などの設備に被害がおよべば電話機を持っていても通信することはできません。
その点アマチュア無線は中継アンテナや基地局を必要とせず、無線機同士で直接交信できるのです。だから災害時の通信手段としてもアマチュア無線は有効なのです。実際に阪神・淡路大震災では電話回線が壊滅状態の中でアマチュア無線が大活躍しました。

４級の無線従事者免許証は
国家試験か講習会のどちらかで取得する

アマチュア無線技士の資格

資格	操作範囲	免許取得の 方法	試験の レベル
第１級 アマチュア無線技士	●すべてのアマチュアバンドで運用ができる。 ●空中線電力は１ＫＷ(1000W)まで可能※	国家試験のみ 4・8・12月	理工系短大
第２級 アマチュア無線技士	●すべてのアマチュアバンドで運用ができる。 ●空中線電力は200Ｗまで可能	国家試験のみ 4・8・12月	高校物理
第３級 アマチュア無線技士	●10MHz、14MHz帯の２バンドを除くアマチュアバンドが運用できる。 ●空中線電力は50Ｗ以下	１、国家試験 ２、講習会	中学理科
第４級 アマチュア無線技士	●1.9MHz、10MHz、14MHz、18MHz帯を除く アマチュアバンドが運用できる。 ●CW（モールス通信）はできない。 ●空中線電力は20W（HFは10W）以下	１、国家試験 ２、講習会	中学理科
※第１級の空中線電力は法的に上限は無いが、行政指導により容易に許可されるのは１KWまでとなっている

改正：平成１６年１月１３日施行

バンドプラン

使用区分に従った運用が、アマチュア無線を楽しむ第一歩です。
混信防止と周波数の有効活用のために使用区分に従って運用しましょう。

この区分図は、総務省の告示をもとにまとめたもので、用語の表記は一般的なものに改めてあります。

アマチュアバンド使用区分

2004年１月13日改正

■狭帯域：電波の占有周波数帯幅が ６ｋＨｚ以下のもの（ＡＭ，ＳＳＢ系など） ■広帯域：電波の占有周波数帯幅が ６ｋＨｚを超えるもの（ＦＭ系など）

ＨＦ（短波）帯

▼1.9 MHz帯　▼3.5／3.8 MHz帯

●狭帯域デジタルは、F1B, F1D, G1B, G1D に限る。 ●3,747KHz〜3,754KHzの周波数は、A1A, H3E, J3E, R3E に限る。

-

▼７ MHz帯　　　▼１０ MHz帯

●狭帯域デジタルは、F1B, F1D, G1B, G1D に限る。 ●7,030KHz〜7,045KHzの周波数は、外国のアマチュア局との狭帯域デジタル通信にも使用することができる。

-

▼１４ MHz帯　　▼１８ MHz帯

●狭帯域デジタルは、F1B, F1D, G1B, G1D に限る。 ●14,100KHzの周波数は、JARLが国際的な標準信号（ビーコン）を送信する場合に限る。 ●18,110KHzの周波数は、JARLが国際的な標準信号（ビーコン）を送信する場合に限る。

-

▼２１ MHz帯　　▼２４ MHz帯

●狭帯域デジタルは、F1B, F1D, G1B, G1D に限る。 ●21,150KHzの周波数は、JARLが国際的な標準信号（ビーコン）を送信する場合に限る。 ●24,930KHzの周波数は、JARLが国際的な標準信号（ビーコン）を送信する場合に限る。

-

▼２８ ＭＨｚ帯

●狭帯域デジタルは、F1B, F1D, G1B, G1D に限る。 ●28.20MHzの周波数は、JARLが国際的な標準信号（ビーコン）を送信する場合に限る。 ●29.00MHz〜29.30MHzの周波数は、外国のアマチュア局との狭帯域の電信・電話・画像及びCWによる通信にも使用することができる。

-

ＶＨＦ（超短波）帯

▼５０ MHz帯

●50.01MHzの周波数は、JARLが国際的な標準信号（ビーコン）を送信する場合に限る。 ●50.00MHz〜50.10MHzの周波数は、外国のアマチュア局との狭帯域デジタル通信にも使用することができる。 ●51.00MHz〜51.50MHzの周波数は、外国のアマチュア局との広帯域の電話・電信・画像及びCWによる通信にも使用することができる。

-

▼１４４ MHz帯

●144.02MHz〜144.10MHzの周波数は、月面反射通信にも使用できる。この場合の電波の占有周波数帯幅の許容値は 6kHz 以下のものに限る。 ●144.30MHz〜144.50MHzの周波数は、国際宇宙ステーションとの交信に限って広帯域の電話，電信及び画像通信にも使用することができる。

ＵＨＦ（極超短波）帯

▼４３０ MHz帯

▼１２００ MHz帯

●「高速デジタル」は占有周波数帯幅が ９ＭＨｚ 以上のものに限る

▼２４００ MHz帯

●「高速デジタル」は占有周波数帯幅が ９ＭＨｚ 以上のものに限る

ＳＨＦ（マイクロ波）帯

▼５６００ MHz帯

●「高速デジタル」は占有周波数帯幅が ９ＭＨｚ 以上のものに限る

▼10.1／10.4 GＨｚ帯

●「高速デジタル」は占有周波数帯幅が ９ＭＨｚ 以上のものに限る。 ●10.450〜10.500 GHz の周波数帯は、衛星通信及び月面反射通信にも使用することができる。

「この使用区分に違反して運用した場合は、電波法に基づき無線局の運用停止などの行政処分の対象となります」

「運用モード別」周波数区分の運用ガイドライン
ＦＭ電話の運用
ハンディ機やモービル機などのＦＭトランシーバーでマイクロホンを使って交信する「ＦＭ電話」の運用は、「広帯域の電話」の区分内で行います。
レピータを利用した「ＦＭ電話」の運用は、レピータの区分で行います。
ＳＳＢの運用
ＳＳＢトランシーバを使ってＳＳＢモードを運用する場合は「狭帯域の電話」の区分で行います。
ＣＷの運用
キー（電鍵）などでキャリアを断続してモールス符号を送信する電信（ＣＷ）の運用は、「ＣＷ］の区分内で行います。
なお、ＡＭモードで可聴周波数（例：800Hzのシングルトーンなど）で変調した電信は、「狭帯域の電信」の区分内、ＦＭモードで同様の方法で運用する場合は、「広帯域の電信」の区分内で行います。
ＲＴＴＹの運用
ＲＴＴＹ(AMTORやPACTORなどを含む)の運用は、「狭帯域デジタル」の区分内で行います。
なお、14，21，28MHz帯での運用は、原則として次の範囲とします。
14MHｚ帯　　14,070KHz―14,100KHz
21MHｚ帯　　21,070KHz―21,100KHz
28MHｚ帯　　28.07MHz―28.10MHzHz
29MHz以上の周波数で、FMトランシーバーを使ってAFSKでRTTY通信を行う場合は、「広帯域デジタル」の区分で運用してください。
ＳＳＴＶ，ＦＡＸの運用
ＳＳＢトランシーバを使ってSSTVやFAXを運用する場合は、「狭帯域の画像」の区分内で行います。また、ＦＭトランシーバを使って運用する場合は、「広帯域の画像」の区分内で行います。
２９．０ＭＨｚ以上でのパケット通信の運用
●ＦＭモード（ＦＭトランシーバ）を使ったパケット通信は、「広帯域デジタル」の区分内で行います。9600ボーなどの高速パケット通信もこの区分内で行います。
●ＳＳＢモード（SSBトランシーバ）を使ったパケット通信は、「狭帯域デジタル」の区分内で行います。
２９．０ＭＨｚ未満でのパケット通信の運用
SSBトランシーバを使って行う29.0MHｚ未満の周波数でのパケット通信は、「狭帯域デジタル」の区分内で運用します。
なお、14，21，28MHz帯での運用は、原則として次の範囲とします。
14MHｚ帯　　14,100KHz―14,112KHz
21MHｚ帯　　21,100KHz―21,125KHz
28MHｚ帯　　28.10MHz―28.15MHzHz
全電波型式の区分での運用
全電波型式は、実験・研究用で、新しい通信方式の実験や研究を優先する区分です。
また、専用の区分を持たない電波の型式（例えば、パルス通信やデジタル電話など）による通信や異なる電波の型式での交信（クロスモード通信）などに使用するための区分です。
非常通信の運用
ＪＡＲＬでは非常通信周波数を設定していますので、万一災害などが発生し、非常通信や人命の救助ための通信を行うときは、この周波数を使用してください。ただし、状況によって他の周波数が適当な場合は、その周波数を使用してください。
なお、51MHz、145MHｚ、433MHｚ、1295MHｚの周波数は呼出周波数と共用していますから、非常通信の連絡が設定されたあとは、他の周波数に移って行うようにしてください。

ＶＨＦ（超短波）帯

５０ＭＨｚ帯＜50MHz〜54MHz＞
普段の運用者は少ないですが、昔はアマチュア無線の入門バンドでした。現在も根強い人気があります。通常は見通し距離による交信が中心でＦＭラジオに似た特徴があります。太陽活動が活発（約１１年周期）になると地球の裏側との交信も可能となる場合があります。毎年春から夏にかけて頻繁に発生するＥスポによる遠距離交信が盛んに行われています。またメテオスキャッター（流星散乱）や赤道横断伝搬などの異常伝搬が最も発生しやすいバンドとしても人気があります。バンド幅も広く、昔のＡＭモードによる交信も残っていますし、ＦＭモードによる遠距離交信も可能です。運用者のマナーもよく、古き良き時代の雰囲気が残っている唯一のバンドです。１波長は６ｍと短く、アンテナ設置も容易です。
ＴＶＩ（テレビ受信障害）を発生させやすいバンドとして敬遠する人がいるのも事実ですが、最近の無線機は性能が良いので、十分に調整した設備であればほとんど問題はありません。

１４４ＭＨｚ帯＜144MHz〜146MHz＞
現在の入門バンドでもあり、ＦＭモードを中心に利用者が最も多い。SSBモードでは熱心な運用者が多い。Ｅスポによる遠距離交信も可能だが発生頻度は非常に少ない。見通し距離による実用的なバンドである。１波長は２ｍで小型アンテナでＯＫ、無線機の種類も多く安価なのでＦＭモービル局が非常に多い。そのため免許を持たない不法局が最も多いバンドでもある。昼間はほとんど不法モービル局に占領されており、夜間や休日にアマチュア無線家が出てくる。都市部では大変混雑しており、マナーの悪さに閉口するバンドでもある。

ＵＨＦ（極超短波）帯

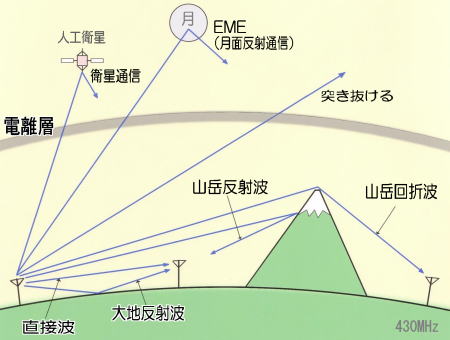

４３０ＭＨｚ帯＜430MHz〜440MHz＞
地方では運用者が少ないが、都市部（１・２・３エリア）では入門バンドとなっており利用者も多い。周波数帯が広いので、１４４ＭＨｚ帯の混雑から逃れてきた利用者も多い。見通し距離（50Ｋｍ程度）による交信が基本です。ダクト現象による遠距離交信（１０００Ｋｍ以上）も報告されていますが、非常に稀です。友人とのラグチューなどのんびりとした交信か可能です。それでも都市部では混雑しており、不法モービル局や仕事の業務連絡をする不届き者も多くいます。利用者が多いのでいたずらや妨害をされることもありますが、１４４ＭＨｚ帯に比べればマナーは良い方です。
１波長は７０ｃｍなので小型アンテナや利得の高いアンテナの設置が容易です。無線機の種類も多く安価（１４４ＭＨｚ帯と組み合わさった無線機が主流）です。１４４ＭＨｚと組み合わせて衛星通信が楽しめます。
また、全国各地に設置されたレピータ（中継局）も利用できます。

電波型式（モード）

電波には様々な電波型式があり、それぞれ異なった特徴があります。アマチュア以外の業務無線では周波数と共に電波型式も決められていますが、アマチュア無線では自由に選択することができます。さらに電波法に無い新しい電波型式の実験をすることもできます。
多くのモードに挑戦するのもよいし、興味があるモードを重点的に研究・運用するのもよいでしょう。

ＣＷ (Continuous Wave
最も古典的な無線通信で、“ツートツーツー”というモールス信号による通信方法（電信）です。長点「−、ツー」と短点「・、ト」を組み合わせて一つの文字や符号を表します。欧文モールスの他に日本には和文モールスもあります。モールスには世界共通のＱ符号や略号があり、それにより英語が解からなくても世界中と容易にコミュニケーションをとることができます。
占有周波数の幅も500Hzと小さいので、他のモードより電波が効率よく飛び、遠距離通信に適しています。
船舶無線では一般的な通信方法でしたが、衛星通信の普及により業務での使用は殆んどなくなり、今ではアマチュア無線でのみ盛んに行われています。
運用には、符号を打つ「電鍵（キー）」が必要です。また運用資格として、第３級アマチュア無線技士以上が必要です。免許申請の電波型式は「Ａ１Ａ」となります。

ＡＭ (Amplitude Modulation)
ＡＭラジオと同じ電波です。振幅変調といって音声の強弱で搬送波の強弱（振幅）を変化させる変調方式です。要するに、大声を出せば振幅も大きくなるような感じと思えばよいでしょう。
微弱な電波でも受信しやすく、かつ混信があっても目的の電波を聞き分けることも可能という特徴があり、航空無線で多く利用されています。アマチュア無線では昔は主流でしたが、今では殆んど使われません。50MHz帯では、現在でも愛好者が運用しています。占有周波数の幅は６ｋHｚです。免許申請の電波型式は「Ａ３E」となります。

ＳＳＢ (Single Side Band)
一般に「サイドバンド」と呼ばれ、現在のアマチュア無線では主流となっている電波型式です。ＡＭ電波から片方の単側波を取り除いた電波です。さらにＡＭやＦＭのような搬送波（キャリア）成分が無く、しゃべった時だけ電波が発射されるので、省電力にもなります。音声通信のなかでは、微弱な電波でも遠くへ飛ぶ最も効率のよい電波型式です。占有周波数の幅はＡＭの半分の３KHzと狭いので、効率がよい反面、僅かな周波数のずれでも聞き取りにくい信号となるので、常に微調整が必要です。よって、運用には少々慣れが必要です。
また片方のどちらを利用するかで、上側波（USB）と下側波（LSB）の２つがあります。７MHｚ帯以下ではＬＳＢモード、10MHz帯以上ではＵＳＢモードを利用するのが慣例となっています。免許申請の電波型式は「J３E」となります。

ＦＭ (Frequency Modulation)
周波数変調という方式で、ＦＭラジオと同じ電波です。ハンディ機やモービル型無線機の殆んどがＦＭ専用機であるように、無線通信では最も馴染みのある電波型式でしょう。ノイズに強くて音質が良いので安定した運用ができるのが特徴です。しかし、混信等で弱い電波と強い電波がぶつかってしまった場合、弱い電波は潰されてしまい全く聞き取れなくなります。その特徴から、弱肉強食のモードともいわれています。占有周波数の幅は約16KHzと非常に広いので電力は多く使用し、決して効率のよい電波ではありません。よってSSBに比べて遠くへは飛びません。電波の幅が広いので、29MHz帯以上の周波数しか許可されませんが、VHFやUHF帯では盛んに利用されています。
とにかく音質が綺麗で安定していますので、モービル運用や仲間とのラグチューに適しています。免許申請の電波型式は「Ｆ３Ｅ」となります。

以上が主な電波型式ですが、さらに付属装置をつけるなどして様々な型式があります。

パケット通信 (Packet)
パケットとは小包のことで、情報を小包のようにひとまとめにして送る通信方式です。この通信にはコンピュータを利用してデータのやり取りを行います。要するに、パソコン通信の無線版ということです。パソコン通信の電話線の部分が無線になるわけです。用意するものは、無線機とパソコンとＴＮＣ（モデムのようなもの）です。パソコンに繋いだＴＮＣを無線機の専用端子またはマイク端子に接続して通信します。パケット通信はＨＦのＳＳＢでも可能ですが、Ｖ・ＵＨＦ帯のＦＭが主流です。無線機はＦＭハンディ機でも十分ですので、簡単な設備でできるデジタル通信です。免許申請の電波型式は変調方式等により「Ｆ１Ｄ(FSK)、Ｇ１Ｄ(PSK)、Ｆ２Ｄ」となります。

ＲＴＴＹ (Radio Teletype)
そのまま「アール ティー ティー ワイ」と読みます。いわゆるラジオテレタイプといわれ、タイプライタで打たれた文字を符号に変換し電気信号として無線で伝送する文字通信です。現在はタイプライタの代わりにパソコンを利用するのが一般的になってきています。インターネットでいえば、チャットと同じようなものです。アマチュア無線では、インターネットが普及する数十年前からチャットのようなことをやっていたわけです。免許申請の電波型式は「Ｆ１Ｂ」となります。

ＰＳＫ31 (Phase Shift Keying)
最近、英国のＧ３ＰＬＸによって提唱された文字通信方式で、ＲＴＴＹが進化した新しい型式の文字通信です。RTTYで伝送できるのは英数字のみですが、この方式はＡＳＣＩＩコードのすべてが使えるため漢字等の文字も伝送可能です。通信速度は３１．２５ボーと低速ですが、キーボードの手動入力を考えると丁度良い速さです。占有周波数帯幅が31Hzと非常に狭いので、効率よく遠距離通信ができます。
サウンドボード内蔵のパソコンと簡単なインターフェース、それにＰＳＫ31用のソフト（フリーソフトが幾つかある）で運用できます。免許申請の電波型式は「Ｇ１Ｂ」となります。

アマチュアファックス (Amateur FAX)
ファクシミリ装置で、家庭や会社で一般的に利用されているＦＡＸと同じ画像通信ですが、電話線ではなく電波で情報をやり取りするわけです。アマチュアＦＡＸとしての利用者はあまりいないようです。
ＨＦ帯ではＳＳＢモード、ＶHF・ＵＨＦ帯ではＦＭモードで利用されます。免許申請の電波型式はいずれの場合も「Ｆ３C」となります。

ＳＳＴＶ (Slow Scan Television)
低速度走査テレビジョン、つまり静止画像通信です。通常のテレビの１画面は１／３０秒で表示されますが、ＳＳＴＶでは１画面を３６秒から１８８秒というゆっくり時間をかけてカラー画像を表示するので静止画しか送れません。しかし、占有周波数幅がSSBと同じ３KHzと狭いのでHF帯でも運用可能です。
以前は、無線機の他にスキャンコンバーター、ビデオカメラ、モニター用TVを使用していましたが、現在はサウンドボード内蔵パソコンとソフトウェア（フリーソフトがある）で運用する人が増えています。その場合の画像は、パソコンで作成・処理したものが伝送できますのでたいへん便利です。
HF帯ではSSBモード、29MHｚ帯以上ではＦＭモードでも可能です。免許申請の電波型式はいずれの場合も「Ｆ３Ｆ」となります。

ＡＴＶ (Amateur Television)
アマチュアテレビで、文字通り放送局と同じようなテレビの送受信がアマチュア無線で楽しめるのです。しかも、放送局のような高度な機材は必要ありません。ＡＴＶに対応した無線機にＡＴＶ装置（内蔵された無線機もある）を付けて、カメラは家庭用のハンディビデオカメラ、受信ＴＶも家庭用でＯＫです。音声も同時に入れてリアルタイムの生放送もできるし、編集したものを送信することもできます。
周波数の幅が4.5MHzと非常に広いので、運用は1200MHｚ帯以上のバンドになります。免許申請の電波型式は「A３Ｆ」、副搬送波で音声を同時に送出する場合は「Ａ8W」となります。

ＥＭＥ (Earth Moon Earth)
アース・ムーン・アース （月面反射通信）で、ＶＨＦ帯以上の電波を使用し、月に向けて電波を発射し、月面で反射して戻ってきた電波をキャッチする遠距離通信です。VHF以上の電波は電離層を突き抜けて宇宙空間に放出されるので、通常は見通し距離の通信となります。それを月面で反射させることによって、直接届かない地域と交信可能となるわけです。月までの距離は約38万kmもあり、さらに跳ね返ってきた電波は減衰が激しく微弱な電波となります。それを正確にキャッチしなければならないので、許可される最大の出力および高度な無線設備と知識・技術が必要です。
　　

電波型式の新表示

コールサインのしくみ

コールサインはプリフィックスとサフィックスに分けられます。

プリフィックス
プリフィックス[Prefix]は国際電気通信連合（ITU）が定める国際呼出符号字列分配表に基づいて国や地域に割り当てられています。
日本の割り当て字列は、ＪＡ〜ＪＳ、７Ｊ〜７Ｎ、８Ｊ〜８Ｎです。

ＪＡ・ＪＨ・ＪＲ・ＪＥ・ＪＦ・ＪＧ・ＪＩ・ＪＪ・ＪＫ・ＪＬ・ＪＭ・ＪＮ・ＪＯ・ＪＰ・ＪＱ・ＪＳの順に割り当てられます。
また、７Ｊは外国人※、８Ｊは特別記念局、ＪＤは小笠原に割り当てられます。ＪＢとＪＣはアマチュアには使用されていません。
（※現在は在日外国人にも日本人と同じコールサインが割り当てられるケースが多くなっています。）
関東地方のみに、７Ｋ・７Ｌ・７Ｍ・７Ｎが割り当てられています。

国際字列の次の数字は地域を表すエリアナンバー（地域番号）です。日本の場合は、各地方総合通信局の管轄地域を表しています。

日本のエリアナンバー

地域番号	総合通信局	管轄都道府県
１	関東	東京、神奈川、千葉、埼玉、群馬、栃木、茨城、山梨
２	東海	愛知、静岡、岐阜、三重
３	近畿	大阪、兵庫、京都、奈良、滋賀、和歌山
４	中国	岡山、広島、山口、鳥取、島根
５	四国	香川、愛媛、高知、徳島
６	九州 沖縄※	福岡、佐賀、長崎、熊本、大分、宮崎、鹿児島 沖縄 (JR6,JS6)
７	東北	宮城、福島、岩手、青森、秋田、山形
８	北海道	北海道
９	北陸	石川、福井、富山
０	信越	長野、新潟
※沖縄総合通信事務所でＪＲ６とＪＳ６が割当てられる。

例外として７Ｋ〜７Ｎは１〜４の数字が割り当てられていますが、これらはエリアに関係なく、すべて関東（１エリア）のものです。
また、ＪＲ６(JR6QUA　以降)とＪＳ６は沖縄に割り当てられます。

この国際分配字列とエリアナンバーを合わせたものをプリフィックスと呼びます。

サフィックス
サフィックス[Suffix]はローマ字（Ａ〜Ｚ）の組合せで、ＡＡＡ・ＡＡＢ・ＡＡＣ・・・・というようにアルファベット順に割り当てられます。
このローマ字の１番目をトップレター(ファーストレター）、２番目をミドルレター（セカンドレター）、３番目をラストレター（テールレター）とも言います。
トップレターがＹとＺではじまるのはクラブ局（社団局）です。
よって個人局にはＡＡＡ〜ＸＺＺ、社団局にはＹＡＡ〜ＺＺＺが割り当てられます。またＪＡの古い個人局にはＡＡ〜ＺＺのサフィックスが２文字の局も存在します。

これら、プリフィックスとサフィックスを合わせたものがコールサイン（呼出符号）です。
関東、東海、近畿、九州ではコールサインが不足になり、閉局したものを再割り当てしています。

世界のコールサイン

フォネティック・コード
欧文・和文通話表

　混信や電波状態が悪い中での交信では文字を聞き取りにくい場合があります。特に「ＢとＤ」、「ＩとＹ］、「ＭとＮ」、「ＴとＰ」など。発音が悪くても分りませんし、逆に正しい発音をされると英語圏以外の人は聞き取れません。そこで下記のような世界共通のフォネティックコード（通話表）を使用すれば正確に伝送できるのです。
船舶と航空無線以外では慣用のものを使っても違反ではなく、正規のコードの使用が望ましいということです。

モールス・コード

交信方法

初心者にとって最も気になるのは交信の方法や内容だと思います。でも、これだけは慣れですので、一概に「これがベストの方法だ」というのはないのです。昔は開局まで時間がかかりましたので、殆んどの人が、１〜２年はＳＷＬ（受信専門に楽しむ）を経験し、それでハムの交信方法やマナーを身に付けたものです。現在は市販の無線機ですぐに簡単に開局できますが、やはり基本は他人の交信をワッチすることです。
交信はバンドプラン等の運用規則を守るのが前提ですが、それ以外にもバンドやモードごとに、それぞれの慣習がありますので、とにかく自分が運用したいバンドの交信の様子をよくワッチすることから始めましょう。

例えば、旭区から7N4QRS がＣＱ呼出しする場合は・・・
１．ハローＣＱ（数回）
２．こちらは
３．セブン　ノベンバー　フォー　ケベック　ロメオ　シエラー、　セブン　エヌ　フォー　キュー　アール　エス、　横浜市旭区です
４．お聞きの方いらっしゃいましたら、ＱＳＯ　お願いします。受信します　どうぞ
　といった具合にちょっとアレンジすると、かなり違った印象になります。

コールサインや運用場所、名前などの通報には、フォネティックコード（欧文通話表）や和文通話表を活用すると正確に伝送することができます。
日本人の発音でアルファベット読みではなかなか伝わらないので、コールサインの確認にはフォネティックコードは必須です。
初心者は最低でも、フォネティックコードは覚えてから交信しましょう。

ＦＭでのＣＱ呼出しの方法

ＦＭには呼出周波数（メンチャンネル）があり、そこでＣＱを出して相手が見つかれば、他の交信周波数（サブ）に移って交信します。しかし、144や430MHz帯などは混雑して交信周波数がなかなか見つからない場合もあります。そこで効率よくするために、あらかじめ交信周波数を探して確保しておいてから呼出周波数でCQ呼出し（その際に交信周波数を指定）をする方法が一般的になっています。

また、FMは帯域が広いので混信を避けるため、20KHzの偶数ステップの周波数で交信するのが慣例です。
例えば430MHｚ帯ですと、呼出周波数433.00に対して、バンドプランに従って交信周波数は433.02、433.04、433.06・・・・・433.98MHzといった具合に20KHｚ間隔の偶数で交信周波数を探します。
あらかじめ、周波数チェックして交信周波数を探して確保しておく。
・・（例えば、432.96MHzが空いていた）

Ａ局：ＪＡ１ＱＴＣがＣＱを出して、　Ｂ局：７Ｋ３ＱＲＨが応答する場合
Ａ	あらかじめ、周波数チェックして交信周波数を探して確保しておく。 ・・（例えば、432.96MHzを使用するためにその周波数をワッチして） チャンネルチェック　チャンネルチェック　 とこの周波数を使うことを宣言する
Ａ	呼出周波数（433.00）にて・・・ ハローCQ　ハローＣＱ、こちらは　ジュリエット インディア　ツー　ブラボー　ロメオ　 ロメオ ポータブル　ツー、ジュリエット インディア　ツー　ブラボー　ロメオ　 ロメオ 　　ポータブル　ツー　愛知県刈谷市移動です　432.96　432.96にてコンタクトお願いします。
Ａ	交信周波数（432.96）に移って・・・ ハローCQ　ハローＣＱ、こちらは　ジュリエット インディア　ツー　ブラボー　ロメオ　 ロメオ 、ジュリエット インディア　ツー　ブラボー　ロメオ　 ロメオ 　ポータブル2　　愛知県刈谷市です。 どなたかお聞きの方いらっしゃいましたら、交信お願いします。受信します　どうぞ
Ｂ	ジュリエット インディア　ツー　ブラボー　ロメオ　 ロメオ、　　こちらは、セブン　キロ　スリー　ケベック　ロメオ　ホテル、　セブン　ケー　スリー　キュー　アール　エイチ　よろしくどうぞ
Ａ	７Ｋ３ＱＲＨ　早速の応答ありがとうございます。 こちらは,ＪＩ２ＢＲＲ愛知県刈谷市です レポートはこちらから、ごうきゅう、ファイブナイン（59）をお送りします。名前はカワセノカ　ミカサノミ　ヤマトノヤ　カミヤと申します。今後とも宜しくお願いします。７Ｋ３ＱＲＨ、こちらは、ＪＩ２BRR　どうぞ
Ｂ	了解。ＪＩ２ＢＲＲ、こちらは　７Ｋ３ＱＲＨ 大和市のスズキさんですね、レポート59確認です。こちらのＯＴＨは川崎市多摩区です。こちらからのレポートはファイブセブン（57）です。私の名前はタナカと申します。こちらこそ宜しくお願いします。 ＪＩ２ＢＲＲ、こちらは　７Ｋ３ＱＲＨ　どうぞ
	お互いのコールサインとＲＳレポート交換で交信成立となりますので、そのあとは・・・ ＱＳＬカード交換の約束、無線機やアンテナ、運用場所の特徴などを紹介し合うとよいでしょう。 （お互いのコールサイン確認後はフォネティックコードを使う必要はなく、普通にアルファベットで発音すればよい）
Ａ	７Ｋ３ＱＲＨ、こちらは、ＪＩ２BRR 本日は楽しい交信ありがとうございました。ＱＳＬカードはいかがいたしましょうか？よろしかったら御交換お願いしたいと思いますが、次回ご指定ください。 ７Ｋ３ＱＲＨ、こちらは、ＪＡ１ＱＴＣ　どうぞ
Ｂ	了解。ＪＩ２BRR、こちらは　７Ｋ３ＱＲＨ カードの件了解しました。ぜひＪＡＲＬビューロ経由で御交換お願いします。 ＪＩ２BRR、こちらは　７Ｋ３ＱＲＨ　どうぞ
Ａ	了解。７Ｋ３ＱＲＨ、こちらは、ＪＩ２BRR カード交換ありがとうございます。こちらからもビューロ経由でお送りします。また機会がありましたら交信お願いします。７Ｋ３ＱＲＨ、こちらは、ＪＩ２BRR　ありがとうございました。さようなら
Ｂ	ＪＩ２BRR、こちらは　７Ｋ３ＱＲＨ　どうもありがとうございました。さようなら
Ａ	ありがとうございました・・・ほか、お聞きの方いらっしゃいますか、ハローＣＱ　ＣＱ　こちらはＪＩ２BRR・・・ （周波数の優先権はＣＱを出している局にありますので、ＣＱ局は続けてＣＱ呼出しを行うことができます。　応答した局がさらに誰かと交信したい場合は、他の周波数に移って自分でＣＱを出すか、他にＣＱを出している局を探して応答します。）

●ＦＭの呼出周波数（メイン）はたくさんの人が常時聴いていますので、呼出しは簡潔に行い、交信周波数（サブ）に移ってから、粘り強くＣＱを出しましょう。応答がないからといって、すぐにメインに戻って何度もＣＱを出すと嫌われますので、メインでの呼出しはある程度の間隔をおいてください。

●コールサインが一度でとれなかった場合は、「７Ｋ３局、再度コールお願いします」とか「７Ｋ３ＱＲクエスチョン、ラストレターがとれませんでした、もう一度コールお願いします」というように、聞き取れたところまで（どこが判らないのか）通報し、再度コールサインを送ってもらうようにしましょう。ただ「もう一度お願いします」ではどこまで聞き取れているのかわからないので、交信の効率が悪くなります。
全く聞き取れなかった場合は、「ＱＲＺ　誰かこちらを呼びましたか　こちらは　ＪＡ１ＱＴＣ　受信します」というように相手のコールサインの代わりにＱＲＺ（キューアールゼット）を使用します。

●ＣＱを出している局に応答する場合は、ＣＱ局のコールサインを確認してから応答しましょう。
ＣＱを出している局に対して「コールサインは何ですか？」というのは大変失礼になりますので、よくワッチしてから応答しましょう。

ＳＳＢでのＣＱ呼出しの方法

ＨＦ帯ではＳＳＢモードで交信するのが主流です。ＡＭは50MHz帯の一部に残っているだけです。
SSBにはUSB（上側波帯）とLSB（下側波帯）がありますが、７MHｚ帯以下はLSB、14MHｚ帯以上はUSBで交信する慣習があります。
ＡＭやＳＳＢには呼出周波数というものがありません。よってバンドプランの狭帯域の電話区分内で空き周波数を探して、粘り強くCQを出し続けるわけです。

SSBは帯域幅が３KHzと狭いので、他局に混信にならなければバンドプラン内であればどの周波数で交信してもよいのです。ただし、それぞれのバンドごとに、「DX（海外局）はここ、ラグチューするならこのあたり」というような習慣がありますので、よくワッチして暗黙のルールを身につけることも大切です。バンドによっては慣習的な国際呼出周波数もあります。

とにかく慣れるまでは、CQを出している局に応答するのがよいでしょう。

●移動運用の場合は必ず、コールサインの後に、斜線「／」を書いてエリア番号を付ける。
●「／１」はポータブル　ワンと読む。（ストローク　ワンともいう）
●ＣＱ呼出しの場合はさらに市町村名を付け加えると応答率が高くなる。

移動運用は ポータブル＊＊

初心者と交信した際、「ポータブルっていう言葉よく聞きますが何のことですか？」という質問を何度かうけたことがあります。そういえば入門書にもあまり説明されていませんね。

常置場所を離れて、移動運用する時にコールサインの後に「7L4CWL ポータブル　ワン」のように付け加えます。記入は「7L4CWL/1」のように斜線と数字を書きます。後の数字は送信する現在地のエリアナンバーです。エリアナンバーは、１＝関東、２＝東海、３＝近畿・・・という具合に10の地方総合通信局の管轄区域に分けられています。詳しいエリアや所属する都道府県は「日本のエリアナンバー」で確認してください。
たまに「ストローク　１」という人もいますが、それはポータブルと同じ意味です。

車やバイクなどで走行中の場合に、一定の場所からのポータブル運用と区別するために「モービル　１」という人もいます。走行中でも陸上移動にはちがいありませんから「ポータブル　＊」でもよいのです。常に動いているということを強調したい時には「モービル *」と言ってもかまいません。

海上移動の場合はコールサインの後に「マリタイムモービル（記入は／ＭＭ）」と付け加えます。ＭＭという文字から俗語で「ミッキーマウス」という人もいます。海上にはエリア番号がありませんので、参考情報として東京湾横浜沖とか三浦半島沖というように大まかな位置を付け加えてもよいでしょう。
注意点は、船が航行中でも河川や湖の場合は陸上とみなされますので、マリタイムモービルではなく単にモービル又はポータブルと言います。船が係留中の場合も陸上とみなされます。

上空移動は「エアロノーティカルモービル」又は「エアーモービル」（記入は／ＡＭ）と言います。上空にもエリア番号がありませんので、東京上空というように大体の位置を伝えればよいでしょう。

RSレポート交換

FMでもSSBでも、交信中に必ず伝えなければならないのが、RSレポートです。これは相手の電波がどのような状態で自分のところに入ってきているかを数字で表すものです。

Rはリーダビリティ（了解度）で、１〜５の数字で表します。音声が聞きやすいかどうかということです。５が最も良くて「完全に了解できる」ということで、１は「了解できない」となります。

Sはシグナルストリングス（信号強度）で、１〜９の数字で表します。電波の強さで、数字が大きいほど強い電波ということです。
自分の耳で聞いて感じた値でよいのです。実際に電波の強さを正確に耳で聞き分けるのは困難ですので、あまり神経質にならず、下の表を参考に適当な自己判断でよいのです。

最も状態が良い場合は、了解度５、信号強度９で、RSレポートは５９（ごうきゅう　又は　ファイブナイン）となります。
CW（電信）のみT（音調）１〜９が加わり、RST　５９９のようになります。

ＱＳＬカード交換

カード交換についても、必ずといってよいほど交信中に聞かれます。ハムのあいだではお互いに交信証としてＱＳＬカードを交換する習慣があります。これは義務ではないのですが、カード交換を楽しみにしている人も多くいますし、アワード（賞状のようなもの）獲得には必要になります。

友達等の特定の局とおしゃべりするだけなら必要ありませんが、多くの人と交信したい場合はＱＳＬカード交換は必須と思ってよいでしょう。交換しない場合は「ノーカードでお願いします」と断ればよいのですが、ノーカードでは応答が極端に少なくなるのも事実です。

また、カードをビューロ経由（JARL経由または連盟経由ともいう）で交換するためには、お互いが日本アマチュア無線連盟（ＪＡＲＬ＝ジャール）の会員でなければなりません。ＪＡＲＬビューロ経由ですと、コールサインの記入だけで無料で世界中のハムとカード交換ができるメリットがあります。
会員以外ですと、ダイレクト（直接郵便）で送る方法もありますが、これは相手の正確な住所を交信中に聞かないといけないし、１枚ごとに郵便料金がかかりますので、通常は敬遠されます。

多くの局と交信したい場合は、やはりＪＡＲＬに入会し、ＱＳＬカードを用意しておくとよいでしょう。

コールサインとＲＳレポートで交信成立
・・・他に、どんなこと話すの？

交信成立の最低条件は、お互いのコールサインとＲＳレポートの確認です。コンテストではコールサインとＲＳを含めたコンテストナンバーのみで終了します。しかし、通常の交信では、少なくともそれに加えて、運用場所や名前の紹介、ＱＳＬカードの約束くらいはするようです。

一般的にＨＦのＳＳＢの交信は簡潔に済まし、ＶＨＦやＵＨＦのＦＭでは比較的のんびりと話しをする傾向があります。もちろん、車の移動中や異常伝搬等でいつ交信が途絶えるかわからないときは必要最小限の交信になりますし、パイルアップ（大勢に呼ばれている）の場合もできるだけ短い交信にするのがマナーです。状況に応じて臨機応変に対応することが大切です。

ところで、ＦＭなどでのんびり交信する場合はどんなことを話すのでしょうか・・・
初めての相手なので、運用状況や趣味などはわかりません。だから、必要事項の伝達が終わったあとは、無線機やアンテナの紹介、遠くの場合は気候の話題など、ありふれた無難な話しをするとよいでしょう。アマチュア無線の交信は言葉のキャッチボールですから、色々話すうちに共通の関心ごとが見つかるかもしれません。それから、無線ではお互いに、年齢や職業については尋ねないのがマナーです（聞かれてもいないのに自分の方から言うのは構いませんが）。
また、ちょっと気が合わない相手だなと思えば、形式的な挨拶のみで終了すればよいのです。

いずれにしても、多くの人と交信したり、他人の交信を聞いていると要領がつかめてくると思います。ただ、注意点は、すべての人が正しい交信をしているわけではありません。コールサインを言わないモービル局の暇潰しのおしゃべりや、仲間同士のラグチュー（気軽な世間話）などをワッチしても意味がありません。ＣＱ呼び出しをしている局をよくワッチすることが重要です。しかも、なるべく無線用語をあまり使わず普通の話し方をしているＣＱ局をみつけて、その交信方法を参考にするとよいでしょう。

交信記録としてログをつけよう

ログとは相手局名や時間・周波数などの交信内容を記録する業務日誌です。以前は電波法で義務付けられていましたが、現在アマチュア局では法的義務はなくなりました。しかし、ログは必ずつけておかないと、いつ、どこの誰と交信したかわからないし、ＱＳＬカードの発行もできません。

ログはＪＡＲＬなどの市販のログブックもありますが、ノートに線を引いて手作りのログブックでもよいのです。
最近はパソコンが普及していますので、「ターボハムログ」や「ログシス」などのフリーソフトを利用した電子ログを使っている人も多いです。
手書きのログではコールサインを検索するのも一苦労ですが、電子ログは瞬間的に過去の交信記録を表示してくれますし、ＱＳＬカード印刷も自動的に行うことができ、たいへん便利です。フリーソフトは無料ですので、ＨＰからダウンロードして利用するとよいでしょう。

アンテナ選び

　
アンテナの大きさ
　アンテナの基本形はダイポールアンテナで、波長の二分の一（給電部から左右に４分の１波長ずつ）の長さで共振します。フルサイズアンテナというのは1/2波長の長さのエレメントがあるアンテナのことです。よってアンテナの大きさ、つまり素子（エレメント）の長さは周波数で決まります。
電波は光と同じ速度で１秒間に約30万ｋｍ進みます。30万ｋｍを周波数（ヘルツ）で割った数値が波長です。分かりやすく周波数の単位をMHｚにすると、次の式で波長が計算できます。
　
λ 波長（ｍ）＝300÷周波数（MHｚ）

実際のエレメントの長さは導体の短縮率により若干短くなります。
電波は導体を通るときは、その物質や外部被覆などの影響で空間の速度より遅くなります。
それが波長短縮率または速度係数と呼ばれるものです。波長短縮率は導体により異なります。
例えば一般的なワイヤーの短縮率は95％前後ですから、300÷周波数(MHz)×0.95で計算します

　
アンテナの種類
アンテナには色々な形のものがあり、それぞれ特徴があります。形状のほかにもアンテナの種類はその動作から、次の３つの視点から考えることができます。

（１）接地型アンテナと非接地型アンテナ
　接地とはアースのことで、アンテナのエレメントの片方を地面や車のボディに接地することによって動作するアンテナを接地型アンテナといいます。例えば地上の1/4波長のアンテナを地面に接地することで地中が仮想的に片方の1/4波長のイメージアンテナの役割を果たし1/2ダイポールと同じ動作をさせることができるのです。代表的なのがバーチカルアンテナです。アースの代わりにラジアル（地線）を数本付けて動作させているのがグランドプレーンアンテナ（ＧＰ）です。モービルアンテナは地面の代わりに車体の鉄板部分にアースします。よってモービルアンテナで1/4波長のものは基台をボディに導通させなければなりません。ハンディ機のホイップアンテナも多くが1/4波長ですが、ハンディ機のボディをアースの代わりにしているのです。

　非接地型アンテナとはエレメントの両方が空中に開放されているアンテナでアース不要です。代表的なのがダイポールアンテナで、給電点から左右に1/4波長のエレメントがあり合わせて1/2波長で共振します。基本的に1/2波長や１波長のアンテナは非接地型アンテナです。八木アンテナや各種ループアンテナも非接地型アンテナです。

（２）指向性アンテナと無指向性アンテナ
　一定の方向に電波が送受信されるアンテナを指向性アンテナ（ビームアンテナ）といいます。代表的なのがテレビ受信用アンテナにも利用されている八木宇田アンテナやパラボラアンテナです。
　指向性により目的方向の送受信能力が向上しますので遠距離通信には有効です。さらに目的方向以外からの混信を避けることができます。アンテナを向けた方向以外との通信ができないので、ローテーター（回転装置）が必要です。

　水平ダイポールアンテナは双方向（８の字特性）に電波が発射されますので、これも指向性アンテナの一種で双指向性アンテナといいます。

　アンテナから電波が水平面に四方八方に発射されるものを無指向性アンテナといいます。代表的なのがグランドプレーン（GP）アンテナやモーピルホイップアンテナです。指向性アンテナに比べて利得は劣りますが、あらゆる方向との通信ができますので、近距離通信や移動局に適しています。デメリットとしては混信が多くなります。

　指向性アンテナと無指向性アンテナの両方を設置し、目的や状況に応じて切り替えられる設備にしておけばベストです。
　ここでは水平面の基本的な指向特性を簡単に説明しましたが、電波は立体的に発射されますので、垂直面にもそれぞれ指向特徴があります。それに周囲の環境や設置状況でも若干変化します。それらについては割愛しますので、興味のある方はアンテナハンドブック等を参照してください。


（３）水平アンテナと垂直アンテナ
　設置方法の違いで垂直偏波と水平偏波に関連します。例えば１本のダイポールアンテナを地面に対して水平に設置すれば発射される電波面は水平偏波となり、地面に対して垂直に設置すれば発射される電波面は水平偏波となります。GPやモービルホイップは必然的に垂直に設置しますから垂直アンテナです。ダイポールや八木アンテナは水平に設置すれば水平偏波となり、垂直に設置すれば垂直偏波となります。
　一般的にアマチュア無線ではHF帯は水平偏波が使用され、144MHz帯より高いバンドは垂直偏波が利用されます。50MHz帯はどちらも利用されます。
　直接波ではアンテナの偏波面が合わないと受信感度が下がりますから、直接波が基本のVHFやUHFではモービル局が多いことや固定でもＧＰアンテナが多いので、それら垂直系のアンテナに合わせたものと思われます。
　HF帯はエレメントが長いですからダイポールも八木も水平に設置する方が容易です。HF帯は電離層反射波が基本で、電離層で反射すると偏波面が乱れますから、水平と垂直の違いはなくなります。だからバーチカルアンテナなど垂直系のHFアンテナでも交信できるのです。

いろいろなアンテナ

	モービルアンテナ 自動車用の無指向性アンテナで受風面積を小さくするため細くできています。モービルホイップとも呼ばれるようにムチのようにしなるので高速走行しても折れません。複数のバンドに対応したものが主流です。アースが必要なラジアルタイプとアース不要のノンラジアルタイプがあります。430MHzより上は殆どノンラジアルです。50MHｚより低い周波数では殆どが1/4波長でアースが必要です。自動車以外で使用する場合はノンラジアルタイプが無難です。
	フレキシブルアンテナ ハンディ機用のアンテナです。動作原理はモービルアンテナと同じですが、身体に当たっても安全なようにゴムで覆われており柔らかいのが特徴です。ハンディ機のボディにアースします。複数のバンドに対応したものが主流です。取付けコネクタの形状がBNG型とSMA型がありますので所有するハンディ機に合うものから選択しましょう。
	グランドプレーン（ＧＰ）アンテナ 固定局で最も多く使用されている代表的な無指向性アンテナです。1/4波長のエレメントにアース代わりのラジアル（地線）を３〜４本付けて共振させます。効率を良くするため、5/8波長を数段重ねた製品も多くあります。モノバンドと複数のバンドに対応したものがあります。考案した人の名前からブラウンアンテナとも呼ばれます。
	ダイポールアンテナ アンテナの基本形でアンテナ利得の基準になっている。給電部から左右対称に1/4波長のエレメントを付けて全体で1/2波長として共振します。回転半径を小さくする為にV型や逆V型に設置してもOK。エレメントを短くするために短縮コイルを挿入したものも多くあります。複数のバンドに対応したものもありますが、モノバンドのフルサイズが最も効率が良い。
	ワイヤーアンテナ ダイポールアンテナと同じですが、エレメントにワイヤーを使用したものです。安価で自作も容易です。持ち運びに便利なので移動運用でよく利用されます。
	八木宇田アンテナ 一般には八木と呼ばれているが正しくは八木宇田アンテナ。テレビアンテナでお馴染みの魚の骨のような形をしている指向性アンテナ。八木博士と宇田博士が共同開発し世界的にもビームアンテナの基本形となっている。給電部のエレメントがダイポールアンテナです、後ろに反射器、前方に導波器の３エレメントが基本。導波器を増やすほど指向性が鋭くなり利得も向上する。アマチュア無線では指向性アンテナとしては最もポピュラーな存在である。一般にHF〜50MHz帯は水平に設置し、144MHz以上は垂直に設置する。
	HB9CV ２本のエレメントに位相差給電することで高い利得が得られ指向性もある。２エレメントが基本形だが、導波器を付けてさらに利得を得ることも可能。50MHzやHF帯に利用されることが多い。HB9CVは考案したスイスのハムのコールサインから命名された。
	ループアンテナ １波長のエレメントをループ状に丸めたアンテナ。形は四角でも三角でもよい。四角だとクワッド、三角はデルタループと呼ばれる。八木の原理で多素子化するとビームアンテナとなる。利得は得られるが受風面積が大きくなるのが欠点。市販品もあるが自作する人が多い。
	ヘンテナ 併合ループの変形で、長辺が1/2λ、短辺が1/6λの長方形の中に非対称の給電部がある。八木よりも利得が高い。単独でも使用できるが、八木の原理で多素子化しビームアンテナとしても使用できる。長辺が１λのものもある。重量と受風面積が大きくなるのが欠点。考案したのは日本のハム。動作原理が不思議なので「変てこなアンテナ」という意味から命名された。市販品が少ないので自作がメインとなる。
	パラボラアンテナ 中華鍋のような形のアンテナ。鋭い指向性があり、高い周波数に適している。一般家庭ではBSやCSなどの衛星放送の受信用としてよく設置されている。アマチュア無線でも1.2GHz以上の高いバンドで使用される。アマチュア用は市販品が少ないので、自作がメインとなる。
	ログペリアンテナ 正しくはログペリオディック。各エレメントの長さが前方にいくにしたがって短く変化しているので、広範囲の周波数帯に対応している。広帯域の受信アンテナとして使用されることが多い。八木のようなビーム特性がある。
	ディスコーンアンテナ ディスク（円盤）とコーン（円錐）を組み合わせた傘の骨のようなアンテナ。VHFからUHFの広帯域受信用として使用される。無指向性なので利得は高くない。市販品では上部に送信用のホイップアンテナを付けた製品が多い。
その他 キュービカルクワッド、スイスクワッド、スクエアロー、バイコニカル、AWX、ＺＬスペシャル、バタフライ、磁界型ループ、同軸ケーブルで作るコーリニア、フィーダ線で作るJ型、空き缶を利用したカンテナ・・・色々な形のユニークなアンテナがたくさんあります。それらの多くはハムが考案したものです。みなさんも身近な材料で自作してみるとよいでしょう。

■指向性アンテナにはローテーター

ローテーターとはアンテナを回転させる装置です。テレビ放送のように常に決まった方向から電波が来るのであればアンテナをその方向に固定しておけばＯＫです。しかし、アマチュア無線は不特定の局と交信することが多いのでいつでも360度回転できないと不便です。そこでビームアンテナにはローテーターを付け無線室のコントローラーを操作して目的の方向にアンテナを向けるわけです。
ローテーターもアンテナの大きさや重量に応じて小型から大型まで多くの種類があります。ただ、価格が高いですから、最初はベランダに設置したポールを手で回転させる人もけっこいます。


■感度アップにはプリアンプ

弱い信号を電気的に増幅させるのがプリアンプ（受信増幅器）です。ＵＨＦのように高い周波数になるとケーブルによるロスが大きいのでプリアンプを使用している局も多いようです。市販品は50、144、430、1200MHz用が発売されています。430MHz帯以上を本格的に運用したいのであれば購入する価値はあると思います。
また、プリアンプにはアンテナ直下型と無線機の近くに設置する卓上型がありますが、アンテナ直下型でないとあまり意味がありません。それは弱い信号がケーブルでロスする前に増幅する必要があるからです。卓上型だと既にロスしてしまった後に増幅しても、いったん消えた信号は復活せず、ノイズ増幅器になりかねません。だからパワーアンプ（送信増幅器）に付いているプリアンプもおまけ程度と思ってください。プリアンプのメリットを生かすには、必ずアンテナ直下に設置してください。

■ＳＷＲ計
アマチュア無線でもアンテナなどの各種測定機器があれば便利です。無線機もアンテナもコネクタ付ケーブルもすべて市販品の場合はそれらの取扱説明書のとおり設置すれば、よほどのことがない限り大きな不具合はないと思います。でもハムとしては最小限の簡易的な測定機器は所有しておきたいものです。アンテナとケーブルのマッチングを見るＳＷＲ計は必須と思ってよいでしょう。プロ用の測定器は非常に高価ですから、無線機の出力を測るパワー計と一緒になっているアマチュア無線用の通過型「ＳＷＲ＆パワー計」が安価（１万円前後）で便利です。パワーを測る際にダミーロード（擬似空中線）もあれば便利です。アンテナを自作する場合は簡易的な電界強度計（自作で十分）も必要でしょう。
ＳＷＲ値は完全整合だと1.0ですが、概ね1.5以内ならほぼ整合状態と考えて良いでしょう。


　アンテナ理論や自作に興味がある方は、ＣＱ出版社の「アンテナ・ハンドブック」の購入をお勧めします。その他にも同社からアンテナに関する本がたくさん出版されていますので読んで研究するとよいでしょう。
　市販アンテナも多くの種類があり便利ですが、自作のアンテナで交信するとまた違った喜びが味わえるものです。それに身近な材料で製作できますので、市販品に比べてはるかに安価でしかも利得の高いものが簡単にできます。みなさんもぜひ自作にチャレンジしてみてください。

　

フィーダーとコネクター

アマチュア無線では無線機とアンテナに関心がある人は多いですが、意外とフィーダ（給電線）やコネクタに無関心な人が多いものです。フィーダーは無線機とアンテナを結び信号を伝える重要なものです。フィーダーの選択を間違えるとロスが大きくなり、せっかく受信した信号が消えてしまいます。特にVHFやＵＨＦなど周波数が高くなるほどフィーダーロスによる減衰が大きくなります。現在は殆どの場合、給電には同軸ケーブルが使用されますので、ここでは主に同軸ケーブルについて説明します。同軸ケーブルにも太さや材質により多くの種類がありますので、使用するバンドと設置環境を考えて適切なケーブルを使用しましょう。

上の表はバンド別の10メートルあたりの減衰量です。20ｍ・30ｍと長くなるにしたがって上記数値の２倍・３倍・・と減衰量も増えます。よってケーブルはなるべく“太く短く”が理想です。ただ太くなるにしたがって価格も高くなります。同様に材質もＦＢ、ＳＦＡと低損失なほど価格が高くなります。それに太くなるにしたがって芯線も太くて硬くなり、加工や取り回しがやりにくくなります。運用場所の物理的環境と運用周波数を考えて最適のケーブルを選択してください。
特にＵＨＦでケーブルが長くなる場合はできるだけ損失の少ないケーブルにしてください。ＨＦ帯は減衰が少ないですから、5D2Vなどの安価なケーブルで十分です。

自動車に配線する場合は物理的に太いケーブルは不可能なので３Ｄ以下の細いものが使用されます。さらに車内への引き込み部分は２Ｄとか1.5Ｄなど極端に細くなっている製品が多いようです。自動車の場合は長さが３〜５ｍ前後と限られていますので、さほど減衰を気にする必要もないと思います。

買うときは余裕をみて、測った数値より２ｍ程度長めに購入するとよいでしょう。ピッタリ購入して足りなくなったという話をよく聞きます。特に太いケーブルはコネクタの接続部分とか曲げる部分は図面通りにはなりませんから。
それからケーブル長は1/2波長の整数倍にするとよくマッチしSWRが下がるという話をよく聞きますが、これはハムの迷信であって全く気にする必要はありません。物理的な取り回しに必要な長さでよいのです。

■同軸ケーブルの寿命
屋外に配線している同軸ケーブルは一般的に３〜５年を目処に交換するのがよいとされています。でも10年以上不具合なく使っている場合もあるようです。一番劣化しやすいのはコネクター部分で、雨水の浸入が最大の原因です。自己融着テープで厳重に防水しておけば比較的長持ちするでしょう。外部被覆は紫外線や太陽熱などで見た目は劣化するようでが、よほどの年月が経たない限り中の導体までは影響しないでしょう。それより傷があれば雨水が浸入しますので、傷の有無を定期的に点検するとようでしょう。またローテーターやクランクアップタワーの可動部分は非常に劣化しやすいです。特に芯線が硬いケーブルは外見は大丈夫でも芯線が断線していることもあります。頻繁に動かす場合は寿命が１年程度ということもあるようです。
いずれにしても定期的に目視による点検とＳＷＲ測定で異状の有無を確認してください。ＳＷＲ測定の注意点は、ケーブルが劣化するとＳＷＲ計の値が良くなるということです。ＳＷＲ値が悪くなるのが劣化の証拠となれば分かり易いのですが、皮肉にもその逆で劣化すると数値が低くなるという点に注意しておいてください。定期的に測定し、何もしないのに徐々にＳＷＲ値が低くなってきたら、ケーブルの劣化を疑ってみてください。
　　

■フィーダーの種類と使用方法
既に述べたように、現在はフィーダーといえば殆どの場合で同軸ケーブルを使用します。同軸ケーブルは単にリグからアンテナに高周波電流を伝えるもの（非同調給電線）と思えばよいでしょう。しかし、現在はごく少数派ですが、同軸ケーブル以外にもフィーダーはあります。またフィーダーの使用方法にも違いがあります。市販アンテナを同軸ケーブルで繋ぐ場合は特に必要な知識ではありませんが、ハムとして知っておいて損はありませんので、フィーダーの種類と使用方法について簡単にふれておきます。

●フィーダーの種類
（１）同軸ケーブル
中心導体をポリエチレン等の絶縁体で包んであり、その絶縁体を外部導体（編組線）で包んであります。断面が円形ですので形で判断できます。現在の主流です。構造上耐電圧は下記の二線式より劣ります。通常は非同調給電線として使用します。電気的な働きの平衡・不平衡で分類すると、不平衡フィーダーです。よってアンテナ（平衡回路）に接続するにはバラン（平衡/不平衡整合器）が必要です。市販アンテナには何らかの整合処理が施されていますから、取扱説明書通りに接続すればよいでしょう。

（２）平行二線式フィーダー
文字通り二本の同じ導線が平行になっているフィーダーです。電気的な働きで分類すると平衡フィーダーです。断面の形や見た目の形状から、リボンフィーダー、めがねフィーダー、はしごフィーダーと呼ばれるものがある。

a.テレビ受信用フィーダー
ＶＨＦテレビに使用される300Ωの通称“リボンフィーダー”とＵＨＦテレビに使用される200Ωの通称“めがねフィーダー”がある。現在はテレビ受信用も同軸ケーブルが主流だが、いまでも安価で市販されている。インピーダンスが高いので給電線としては使いにくいが、自作アンテナの材料として使用することもできる。

b.オープンワイヤー（はしごフィーダー）
平行する２本のワイヤーの平行距離を一定にするため適度の間隔でスペーサーが取り付けられており、その見た目の形状から通称“はしごフィーダー”とも呼ばれます。ロスが少なく、耐電圧にも優れている。インピーダンスが高いので同調フィーダー（下記参照）として使用されることが多い。昔は主流でしたが、同軸ケーブルが登場してからは殆ど使用されなくなりました。市販品がありませんので自作するのが普通です。現在は同調フィーダーなど特定の目的以外では使用されません。

●フィーダーの使用方法
（１）同調フィーダー
フィーダー長を使用波長の1/4λとか1/2λなど特定長にし、フィーダー上にわざと定在波を乗せ、フィーダーも含めてマッチングをとる給電方法。１本のアンテナを複数の周波数帯で、フィーダーを含めて同調させることができる。はしごフィーダーの時代によく利用された給電方法。高いＳＷＲ値の状態で使用するので定在波が立ち、その電流最大点で給電することを電流給電、電圧最大点で給電することを電圧給電という。現在は特定のアンテナか自作や実験であえて研究する人以外はあまり使われない。

（２）非同調フィーダー
アンテナ自体でマッチングをとり、フィーダーはできるだけ進行波のみが伝わるようにする使い方で、フィーダー長は任意（電気的長さの制限が無い）でよい。現在はほとんどこの方法で給電される。同軸ケーブルは非同調フィーダーとして使用することが前提でつくられている。

コネクター

アンテナと無線機はケーブルでつなぎますが、その接続部分のコネクタにはM型とＮ型があります。ハンディ機にはＢＮＣ型があります。いずれも無線機やアンテナのコネクタ端子に合わせればよいわけですが、Ｎ型は50Ωに整合された低損失タイプで高価ですからUHF（430MHz）以上の高い周波数で使用されます。ＨＦ帯は損失が少ないので安価なＭ型で十分です。VHF（50MHzと144MHz）も通常はＭ型でＯＫです。Ｍ型にも50Ω整合型の低損失タイプがありますが非常に高価です。アンテナ切換器などの端子もＭ型とＮ型がありますから運用する周波数によって選択しましょう。

コネクターの取付図　（東洋コネクター製の場合）

	１）本体シェルより接続ナットを外す。 　MP-8,MP-10は後部についている止めネジ（左ネジ）を外してから行う ２）接続ナットをケーブルに通し、外部被覆を ａ の寸法で切り取る。 ３）外部導体を ｂ、絶縁体を Ｃ の寸法で切り取る。（ここで外部導体（アミ線）にハンダメッキしておくと ｄ 部が付きやすくなる） ４）本体シェルを装着し、ｄ 部をハンダ付けする。 ５）接続ナットをもとの位置へ戻す。 　参考値(mm) 　MP- 3　a：25.5　b：17.0　c：15.0 　MP- 5　a：25.5　b：17.0　c：15.0 　MP- 8　a：25.5　b：17.0　c：15.0 　MP-10　a：26.0　b：17.0　c：15.0

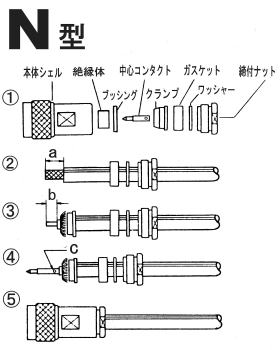

	１）本体シェルから締付ナットを外し各部品を取り出す。但し、絶縁体、ブッシングは図の順にに本体シェルの中に再び装着する。 ２）ケーブルへ締付ナット、ワッシャー、ガスケットの順に通し外部被覆を ａ の寸法で切り取る。 ３）クランプを装着し外部導体をほぐして折り返してそろえ、絶縁体を ｂ の寸法で切り取る。 ４）中心コンタクトを中心導体へ装着し、C部をハンダ付けする。 ５）（４）でできたケーブルを本体シェルへ挿入し、締付ナットで固定する。 　参考値(mm) NP-3　a：13.5　b：6.0　　NP- 8　　a：9.0　b：5.0 NP-5　a：13.5　b：6.5　　NP-10　a：11.0　b：4.0

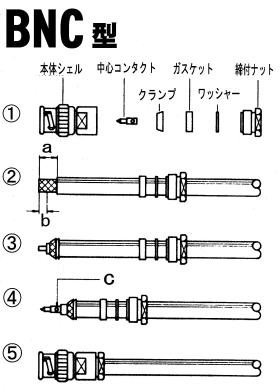

	１）本体シェルから締付ナットを外し各部品を取り出す。 ２）ケーブルへ締付ナット、ワッシャー、ガスケットの順に通し外部被覆を ａ の寸法で切り取る。 ３）クランプを装着し外部導体をほぐして折り返してそろえ、絶縁体を ｂ の寸法で切り取る。 ４）中心コンタクトを中心導体へ装着し、C部をハンダ付けする。 ５）(4)でできたケーブルを本体シェルへ挿入し、締付ナットで固定する。 　参考値(mm) 　BNCP-58U　a：7.5　b：3.5 　BNCP-3　　a：7.5　b：3.5 　BNCP-5　　a：9.0　b：3.5

ハンダごては60〜100Ｗのものを使いましょう。40Ｗ以下のコテだとハンダの溶解に時間がかかり絶縁体が溶けたり変形してショートの原因になります。強力なコテで素早く行うのがコツです。ケーブルの切断には金ノコを使用しましょう。ニッパやペンチで切断すると切り口がつぶれます。外部被覆と絶縁体はカッターナイフで切り取ります。Ｎ型とBNC型の外部導体は千枚通しなどで丁寧にほぐす。

コネクターの取付けは難しくありませんので自分でできるようにしておくとよいでしょう。できない場合は有料で取付けてくれるハムショップもあります。割高になりますが両端にコネクター付きの既製品ケーブルもあります。既製品では10、15、20、30ｍなどが発売されています。モービル用では３〜５ｍ前後が発売されています。

コネクターの屋外部分での接続には自己融着テープを巻きその上からビニールテープを巻きます。ビニールテープは隙間から水が入りますので、必ず最初に自己融着テープを使用してください。

　　電波伝搬 （電波の伝わり方）

電波の伝わり方は周波数によって大きく異なり、様々な自然現象の影響も受けます。よって同じ周波数帯でも常に一定というわけではありません。プロの通信業務や放送局にとっては常に一定の伝搬が求められるので、自然現象による伝搬の変化は困ったことです。しかし、我々アマチュアは様々な伝搬や異常現象をむしろ楽しんで通信することができるのです。
ここでは基本的な電波伝搬を説明します。さらに詳しい用語や計算式に興味がある方は専門の書籍を参考にしてください。

電波伝搬の様式
１．地上波
　地上を伝搬する電波で、直接波、大地反射波、地表波の３つがあります。
●直接波： 最も単純な伝搬経路で、送受信間が見通し距離の場合に光と同じように直進して伝わります。光の性質と似ているＶＨＦやＵＨＦ以上の高い周波数にみられます。

●大地反射波： 大地で反射して伝搬します。ＶＨＦやＵＨＦで送受信間が見通し距離の場合は図のように直接波と大地反射波の両方が受信アンテナに到達し、位相差を生じてお互いが干渉します。両者の位相が同相になると受信地点の電界強度が高くなり、逆相になると低下します。

●地表波（グランドウエーブ）： 大地の湾曲に沿って伝搬します。ＨＦ帯以下の低い（波長が長い）周波数にみられます。ＭＦ（中波）のラジオ放送が遠くまで届くのは地表波を利用したものです。アマチュア無線では地表波はあまり利用されません。

　上記以外にも回析や反射などの現象によって、見通し外や異なる方向に伝搬することがあります。
●山岳回折波：光と同じように、山岳による電波の回折（回り込み）現象で、山の向こうの山陰（見通し外）に伝搬します。ＶＨＦやＵＨＦ帯以上の高い周波数に見られます。

●山岳反射波： 山岳に反射して伝搬します。ＶＨＦやＵＨＦ帯以上の高い周波数に見られます。山以外でも大きなビルなどでも同じ現象が起こります。アマチュア無線ではよく利用されるテクニックで、ビームアンテナを使用すると効率的です。アマチュアの世界では反射させる山岳によって、富士山反射、丹沢反射のように呼びます。

２．電離層反射波
地球の上空にある電離層に反射して見通し距離外の遠方に伝搬します。上空波（スカイウェーブ）とも呼ばれます。周波数が低いほど電離層で反射しやすくなります。通常、電離層で反射するのはHF帯（30MHz）以下の低い周波数です。電離層で反射された電波は遠くの大地に到達し、そこの大地でも反射して上空に向かって進み再び電離層で反射します。この電離層と大地の間で反射を繰り返して数千ｋｍから数万ｋｍと交信できます。主に海外とのＤＸ通信に利用されます。電離層を通過したり反射するときに減衰します。

３、対流圏波
VHFやUHFなどの高い（波長が短い）周波数に見られる伝搬で、対流圏（地上約15kmまで）を通過する際に、気温、気圧、湿度などの気象条件の影響により伝搬が変化したり散乱するものです。。
対流圏では通常でも電波は直進しないで、若干下方（地面方向）に曲がりながら伝搬します。そのため実際には直接波の計算上の直線距離よりも遠方まで到達します。
さらに対流圏では雨や風などの気象変化が常に起こっています。それにより大気の屈折率は一定ではありません。対流圏で起こる様々な気象条件によって電波が散乱して伝わるので、対流圏散乱波ともいい、まとめてトロッポとも呼ばれます。それに加えて時刻や地理的条件などで屈折率の垂直分布が不規則になることがあります。それらの要因で温度・湿度が通常とは逆に、上空に行くほど高くなることがあります。それが逆転層と呼ばれるもので、そこを電波が通過すると複雑な伝わり方をします。逆転層が激しくなると、超屈折という現象を起こし、上下に反射を繰り返しながら遠方まで到達します。それがラジオダクトと呼ばれる現象です。ラジオダクトによる伝搬は主にUHF（430MHz帯）以上の高い周波数で発生します。

■電離層

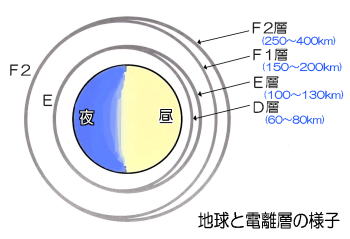

電離層は太陽の紫外線などの影響で大気が電離して発生したイオン層で、地上から約60kmから400kmのあたりに電子密度の高い部分が複数の層に分かれて現れます。難しいことはあまり考えないで、電離層は電波を反射させる鏡のようなものと思えばよいでしょう。下からD層、E層、F層と呼ばれます。さらにF層はF1層とF2層があります。アマチュア無線では主にF層の反射を利用します。

●各層の電子密度は一定ではなく、様々な条件で変化します。
　＃１日の変化： 昼間に電子密度が高くなり、夜間にはD層とF1層は消滅し、E層も観測できないくらい弱くなります。
　＃季節変化： 夏に電子密度が高くなり、冬にはD層とF1層は非常に弱くなるか消滅します。
　＃太陽活動による変化： 11年周期の黒点数の増加によって電子密度が高くなります。ハムのあいだではサイクルと呼んでいます。現在はサイクル23（2000年ピーク）が終了し、最衰期（2006年）を折り返した時期で、コンディションはよくありません。次のサイクル24のピークは2011年頃と予想されています。

●D層： 地上から約60kmから80kmの高さに昼間に発生し、夜間には消滅します。電子密度が低いので、反射するのは数十kHz以下のVLF（超長波）とLF（長波）の低い周波数のみで、他は反射されることはなく、通過する際に減衰させてしまいます。そのため吸収層とか減衰層とも呼ばれます。D層を通過する際の減衰は周波数が低いほど大きくなります。

●Ｅ層： 地上から約100kmから130km付近に発生する。電子密度はD層より数十倍高いが、夜間には観測できないくらい弱くなる。LF（長波）の他にMF（中波）の放送波やHFの低い周波数が反射する。アマチュア無線では1.9MHz帯や3.5MHｚ帯が反射する。E層を通過する際の減衰はD層と同様に周波数が低いほと大きくなる。

●Eｓ層（スポラディックE層）： 略してEスポとも呼ばれ、E層付近に電子密度の高い層が突発的に発生する。発生原因は正確には解明されていないが、特に春から夏期の日中に発生することが多い。地域的には日本および東南アジア近辺が最も発生しやすい。
　Eスポにより、通常はすべての層を突き抜けてしまうVHFの電波も反射させてしまう。そのため隣接する国（日本の場合は韓国や中国）の放送が混信してくる。日本の放送局で特に影響を受けるのがVHF帯の下の方の1ch〜3ch（NHKテレビ）である。Eスポが発生するとNHKでは「只今気象条件により受信障害が発生しています」という旨のテロップを出します。強力なＥスポだと、144MHz帯までも反射することがあります。
　プロの放送局にとっては困った現象であるが、アマチュア無線では普段はできない遠距離との交信が可能となり、Eスポの発生は大歓迎である。28MHz帯と50MHz帯が最もEスポの恩恵を受けやすい。

●F層： 地上から200km〜400km付近にあり、電子密度はE層より数十から数百倍高いのでHF帯（短波）を効率よく反射する。反射する際の減衰は周波数が高くなるほど大きくなる。
　夏期の昼間にF層の下にもう一つの層が現れ、それを正規のF層と区別する為にF1層と呼び、正規のF層をF2層と呼んでいる。F1層は夜間及び冬期には消滅（合併）する。アマチュア無線のDX通信ではこのF層の反射が最も重要になる。通常、F層で反射するのは28MHz帯までだが、11年周期の太陽黒点数の上昇ピーク時には50MHz帯までも反射する。

電離層伝搬における用語・諸現象
●第一種減衰： 電波が電離層を通過するときに受ける減衰です。短波帯の場合、D層とE層を通過するときの減衰です。各層の電子密度が高いほど減衰は大きくなります。通過する周波数が低いほど減衰が大きくなります。
●第二種減衰： 電波が電離層で反射するときに受ける減衰です。短波帯の場合はF層で反射するときに受ける減衰です。周波数が高いほど減衰が大きくなります。第一種減衰よりは減衰は小さい。

●臨界周波数： 電波を電離層に垂直に打ち上げたときに反射する限界（最高）の周波数です。D層を突き抜けても、その上のE層やF層で反射されることもあるので、臨界周波数は各層ごとに表されます。通常の臨界周波数はE層で３MHz、F層で８MHｚくらいですが、太陽の黒点数が上昇するとさらに高くなります。臨界周波数は電離層に直角に入射した場合の数値であり、電離層の入射角が浅くなるほど反射する周波数は高くなります。

●ＭＵＦ（最高使用周波数）： 特定の２地点間において、電離層反射波で通信できる最高の周波数です。電離層に対して電波が斜め（浅い角度）で入射すると臨界周波数よりも高い周波数でも反射します。その入射角度が浅ければ浅いほど高い周波数でも反射しやすくなります。それは池に石を投げるのと同じ理屈です。石を上から水面に対して深い角度で投げれば石は水中に沈みますが、横手投げで浅い角度で投げると水面上を何度もバウンドして進むのと同じです。特定の２局間においては、臨界周波数がわかれば電離層の高さと入射角度、２局間の距離によって使用できる最高の周波数が計算できます。その値をＭＵＦ(Maximum Usable Frequency)といいます。

●ＬＵＦ （最低使用周波数）： 特定の２地点間において、電離層反射波で通信できる最低の周波数です。ＨＦの通信の多くはＦ層の反射を利用します。既に述べたようにＤ層とＥ層を通過するときに減衰します。その減衰は周波数が低いほど大きくなりますので、特定の２局間で電離層反射波による通信には使用周波数の下限があるということです。その下限周波数のことをLUF(Lowest Usable Frequency)といいます。LUFは送信出力やアンテナ性能により変わります。

●FOT（最適使用周波数）： MUFとLUFの間で、通信に最も適した周波数のことをFOT(Frequency Optimum Transmission)といいます。ＭＵＦの85％の周波数が最適とされています。

●スキップゾーン（不感地帯）： 地表波が届く地点と電離層反射波が最初に地上に到達する地点（跳躍距離）の間には何れの電波も到達しない地域が存在します。そこをスキップゾーンといいます。電離層の入射角度が浅ければ浅いほど反射した電波が最初に地上に到達する地点は遠くなります。それに対して地表波が届くのはせいぜい100Kmとか200kmです。よって入射角度が浅いほどスキップゾーンが広くなります。

●フェーディング： 受信地点で電波の強さが数分の１秒から数分程度の周期で変動する現象で、原因によりいくつかに分類されます。

　＃干渉性フェーディング：発射地点から二つ以上の異なる経路で受信点に到達した電波が干渉することにより発生する。異なる経路によって到達の時間差が生じるためである。電離層反射波が異なる経路により到達した場合、また電離層反射波と地上波の両方が到達した場合などに発生する。
　＃吸収性フェーディング： 電離層による伝搬過程で受ける減衰（第一種減衰および第二種減衰）が時間とともに変動するために起こる。比較的周期が長い。
　＃選択性フェーディング：電離層反射波が周波数により異なる減衰を受けることによる。ＡＭでは片側の側波帯が減衰量が異なると了解度が低下する。
　＃跳躍性フェーディング： 跳躍距離（電離層反射波が地上に到達する地点）付近で、電離層の変化により、今まで反射していた電波が突き抜けたり、逆に突き抜けていた電波が反射したりすることにより起こる。
　＃偏波性フェーディング： 電離層で反射する際に偏波面が楕円形になり、それが時間とともに回転するために電界強度が変化して発生する。

●デリンジャー現象： 地球上で太陽に照らされている部分（昼間）に、ＨＦの通信が突然不能となり、数分から数十分後に回復する現象で、突然消失現象とも呼ばれます。デリンジャーとはこの現象を発見した米国人の名前です。原因は太陽表面の爆発によって放出された多量の紫外線が地球表面に到達することで電離層（特にＥ層）の電子密度が高くなり、Ｅ層を通過するＨＦの電波がほとんど吸収されてしまうためです。Ｅ層を通過するＨＦ帯にのみ発生し、周波数が低いほど影響が大きい。よってＨＦでも高い周波数である21MHz帯以上は影響を受けることは少ない。

●磁気あらし： 地球全体で電界強度が徐々に低下し、数日間にわたり通信不能となる現象。原因は太陽から放出される荷電子粒子が地磁気を乱すことにより、電離層も乱れてしまうため。要するに磁気嵐により電離層嵐が発生して電離層が乱れて通信不能となるわけです。デリンジャー現象の発生は昼間のみですが、この磁気嵐は昼夜に関係なく発生します。

●ロングパス： 通常の通信では最短距離（ショートパス）の電波が電界強度が強いのですが、昼と夜の電離層による減衰の違いで、長い距離の電波の方が強く受信できることがある。この現象をロングパスという。

●エコー： 発射された電波が二つ以上の異なる経路で到達することにより、信号に時間差が発生し、遅れて到達した信号が「こだま」のように聞こえる現象。ショートパスとロングパスの両方が受信できるときによく発生する。

　バンドごとの伝搬パターン

それぞれのバンドの基本的な電波伝搬をおおまかに説明します。もちろん電離層の電子密度や様々な自然現象によって変わってきますし、理屈通りにならない不思議な伝搬もあります。様々な現象を味わえるのもハムの楽しみですから、色々と実験・研究するとよいでしょう。なお、下図の電離層ではＦ1層は省略してＦ層(F2層)としてあります。

７MHz帯の伝搬

７MHz帯（40ｍバンド）はHFのなかで最も人気があるバンドで、一日中にぎやかです。７MHｚはHFでは低い周波数ですので電離層（F層）でよく反射します。電離層では周波数が低いほど反射しやすくなりますので、各層の電子密度が高くなる昼間は、上図のAのように電波を垂直に近い角度で打ち上げても反射します。そのため近県など比較的近距離からの電波も到達します。

昼間の問題は、電離層を通過するときの減衰は周波数が低いほど大きくなることです。７MHｚは低い周波数ですので、D層とE層を通過するときに吸収され大きく減衰します。そのため電離層と大地で何度も反射を繰り返すDX（遠距離）通信では減衰が激しく信号が弱くなるので、近距離の強い信号に隠れてほとんど聞き取れなくなります。これが昼間の国内バンドとなる理由です。

夜間になると、F層の電子密度が低くなるので、図のAのような深い入射角の電波はF層を突き抜けてしまい、Cのような浅い入射角の電波のみ反射します。入射角の浅い電波は必然的に最初に大地に到達する距離も遠くなりますので、近距離はスキップして聞こえなくなります。それに加えて夜間にはD層は消えE層も非常に弱くなりますので、昼間のようなD層とE層通過による激しい減衰はなくなります。これにより、夜間はDXバンドとなるわけです。
しかし、夜間はE層での減衰が少なくなるとはいえ、ある程度は減衰しますので、反射を繰り返し数万kmに及ぶ海外通信では、高性能のビームアンテナと大きな送信出力が必要となります。
　
　

21MHｚ帯の伝搬

21MHｚ帯（15ｍバンド）はアマチュアで利用可能なバンド幅が450ｋHzあり、７MHｚに比べて混信も少ないので、HFの入門バンドとして人気があります。コンディションが良いときには盛んにDX通信が行われます。

21MHｚはHFのなかでは高い方の周波数ですので、電離層で反射しにくくなります。上図の昼間のパターンのように、電離層の電子密度が高くなる昼間でさえ反射されるのはCのような浅い入射角の電波のみです。AやBのような深い入射角の電波は反射せず宇宙空間へ突き抜けてしまいます。浅い入射角の電波は遠くへ到達します。D層およびE層を通過するときの減衰は、21MHｚは高い周波数ですので、気にするほどの減衰はありません。そのため、21MHｚ帯が昼間のDXが可能となるのです。また、Eスポを利用した通信も可能です。
　
夜間になると、F層も電子密度が低くなりますので、Cのような浅い入射角の電波でも反射されずに突き抜けてしまいます。そのため夜間はたいへん静かなバンドとなり、聞こえるのは近所からの地表波だけです。

21MHｚのコンディションは太陽活動に大きく左右されます。11年周期の黒点数の上昇によりF層の電子密度が高くなると、21MHz帯も効率よく反射され、DXを含めたあらゆる交信の可能性が増えます。現在はサイクル23（2000年ピーク）が終了し、2006年の最衰期を折り返した時期で、コンディションとしては良くありません。次回サイクル24（2011年ピーク）が期待されます。

　

28MHz／50MHz帯の伝搬

28MHz帯（10ｍバンド）はHFではいちばん高い周波数ですので、VHFの50MHｚ帯（６ｍバンド）とよく似た伝搬をします。ここでは50MHz帯の伝搬パターンを中心に説明します。

通常は電離層を突き抜けてしまいます。よって普段は直接波による見通し距離の通信が基本です。
28MHｚ帯はHFで唯一FMが許可されています。50MHｚ帯はバンド幅が広いのでFM運用も盛んです。普段の運用者は少なく、見通し距離のＦＭモードでのんびり交信することができます。今でもＡＭモードによる通信が行われています。
休日には山頂などからの移動運用が盛んです。
50MHz帯は異常伝搬の恩恵を受けやすいので、様々な現象を利用したスリリングな通信を楽しむことができます。

●Eスポ（スポラディックE層）：　Ｅスポなくして50MHz帯は語れないほど有名な現象です。 Ｅスポが発生すると状況が一変し、SSBもFMも大変にぎやかになります。Eスポは電子密度がF層よりも高くなり、通常は電離層を突き抜けてしまうVHF帯の電波も反射します。それにより、普段は交信できないDXの電波が強力に入ってきます。D層を通過するときの減衰は周波数が低くなるほど大きくなるので、高い周波数である28MHｚ帯と50MHｚ帯は減衰が少なく小出力でもEスポの恩恵を最も受けるわけです。
１回の反射での通信距離は400〜2000kmといわれていますが、電波の打ち上げ角度が低いと、近距離のＥスポが利用できません。直接波による通信では高い位置のアンテナが有利ですが、近距離Ｅスポでは逆に高いアンテナは打ち上げ角が低くなり不利となります。
Eスポは突発的に発生するが、特に春から夏期の昼間に発生することが多い。12月と１月にも時々発生することがある。

●Ｆ2層による伝搬：　太陽活動（黒点数の上昇）が盛んになると、特にF2層の電子密度が高くなり、28MHz帯が反射しやすくなるほか、最盛期には50MHｚ帯までもF層で反射することもあります。そうなると50MHｚ帯で地球の裏側との交信も可能となります。50MHz帯における超ＤＸ通信はＦ2層によるものが中心です。50MHｚファンは11年周期の太陽黒点のサイクルを楽しみに待っているのです。太陽活動の最盛期でなくても、黒点数が50〜100程度あれば夏の昼間にワンホップの伝搬が期待できることもあります。

●スキャッター（散乱）
　＃Ｅスポによる散乱：　Ｅスポが発生した時、正規のＥスポ伝搬（アンテナを向けた方角）とは異なる方向からの信号が強力に受信できることがあります。これはＥスポのバックスキャッターと呼ばれています。ただ、正規の方向からの局が多いので、バックスキャッターに気づかない場合があります。
　＃Ｆ2層による散乱：　Ｆ２層の電子密度が高い時に発生します。Ｅスポほど強くありませんが、Ｆ2層はＥ層よりもはるかに高度が高く、しかも遠い赤道付近で発生しやすいので、ＤＸ通信が期待できます。高度が高くて遠いうえに正規の反射ではなく散乱なので、日本のような面積の小さい国は、一度に全国が開けてしまうことも珍しくありません。
　＃Ms メテオスキャッター（流星散乱）：　流星が地上約100kmの大気圏に突入して燃える時に、周囲の大気がイオン化しプラズマ状態になります。その数秒間、Eスポのように電波を反射（散乱）する部分が現れます。数秒間とはいえ、次々に流星が発生する流星群だと、その分長い時間の通信が可能となります。特に１月の四分儀座、８月のペルセウス座、12月の双子座の３大流星群が期待できます。

●赤道横断伝搬：　Ｆ2層による伝搬の一種ですが、赤道付近の異常によるものを赤道横断伝搬（TEP）と呼んでいます。高さが400〜500kmと通常のF2層よりも高く、赤道を挟んだ南北間でMUF（最高使用周波数）よりも高い周波数が伝搬します。特に地球上の同一経度が強力なので、日本の場合はオーストラリアとの交信ができます。

●トロッポ：　トロッポとは一般的には対流圏での異常伝搬全般を指すようですが、50MHz帯では特有の現象を指すこともあります。異常伝搬の一つであるダクトは高い周波数で発生しやすいので、VHFとしては低い方の50MHz帯でのダクト現象は非常に稀です。しかし、波長が長い分、超屈折まで至らなくても、少し屈折するだけでUHFよりも遠くへ飛びます。実際には、ごく稀なダクトなのかダクトまでは至らない50MHz帯特有の屈折現象なのか判別しにくいので、50MHz帯ではこれらをトロッポと呼びます。

144MHｚ／430MHｚ帯の伝搬

144MHz帯（２ｍバンド）は入門バンドでもあり、多くの人が利用しています。430MHz帯(70cmバンド）も都市部を中心に盛んに利用されている。ＶＨＦやＵＨＦは電離層を突き抜けてしまうので、直接波による見通し距離の通信が基本です。高い周波数の電波は光に似た特性を持ち直進性が鋭くなる一方で、光と同様に回析や反射という現象も起こります。
見通し距離ということは、見晴らしが良くアンテナの地上高が高くなるほど電波は遠くまで飛びます。山頂からだと小さい出力でも100km以上でも通信可能となります。一方でビルに囲まれた市街地ですと、数キロ程度としか交信できない場合もあります。要するに障害物には弱いのです。
またダクト現象で1000km以上の通信が可能となることもあります。

●山岳回折： 電波の進行方向に山があって、相手局が山の陰に隠れて完全な見通し外であっても交信できる場合があります。それは山の先端で電波が回折（回り込み）する性質によるものです。山岳回折は50MHz帯以上のVHFやUHFで顕著になります。

●山岳反射： 電波が大きな山に反射して伝搬します。相手局方向に直接アンテナを向けるよりも山岳反射を利用した方が良好に交信できる場合がよくあります。直進性が鋭くなるUHF帯の高い周波数になるほど反射しやすくなります。大きなビルなどでも同様の現象が起こります。

●ダクト： 対流圏で大気の逆転層が発生すると、電波が屈折現象を起こし、電波が遠くまで到達します。屈折した電波が地面で再び反射して、その上下反射を繰り返すのが接地ダクト、空中にて上下反射を繰り返すのを離地ダクトといい、一般にラジオダクトと呼ばれます。ダクト現象はごく稀に50MHzでも発生することがありますが、430MHz以上の高い周波数で発生しやすい。

●レピータ： 430MHz帯では、山の上やビルの屋上などに設置されたレピータ（中継局）を利用して、小出力のハンディ機でも山の向こうや見通し外の局と通信することができます。アップリンクとダウンリンクは異なる周波数にシフト（430MHｚ帯の場合、アップリンクが434MHz台、ダウンリンクが439MHz台）して利用します。レピータにアクセスするには88.5Hzのトーン信号が含まれていなければなりません。それらはレピータ対応の無線機を使用すればすべてPTT操作で自動的に行われます。レピータは他に29MHz帯・1200MHz帯・2400MHz帯などでも利用可能です。

●宇宙無線通信： 144MHz及び430MHz帯以上の高い周波数の電波が電離層を突き抜ける性質を利用して宇宙無線通信にも利用されます。宇宙無線通信を行うには、免許状の通信事項に「宇宙無線通信を含む」という項目を申請しておかなければなりません。

　＃衛星通信：人工衛星（サテライト）で中継する無線通信です。衛星の高度によって通信可能距離は異なります。仕組みはレピータと同じですが、干渉を避けるため送・受信は別のバンドで行います。例えば、上り（アップリンク）は144MHz帯で発射し、受信した衛星が430MHz帯に変換して下り（ダウンリンク）電波を送信します。アマチュア用の衛星は静止衛星ではないので追尾が必要です。また、衛星通信はリアルタイムで交信するアナログ通信とパケットで一旦情報を預かり電子メールのように地球上を運んでくれるデジタル通信があります。アナログの電波型式はSSB又はCWで、デジタルではFM（データ）を使用します。

　＃EME（月面反射通信）：月に向けて電波を発射し、月面を反射板として利用し、反射して地球に戻ってきた電波をキャッチする通信方法です。地球のほぼ裏側との通信が可能です。反射で著しく減衰し、地球と月の往復距離も遠いことから、非常に微弱な電波を的確にキャッチしなければならないので、高度な設備と知識・技術が必要です。仰角付きの高性能ビームアンテナと許可される最大の出力が必要です。なお、ＥＭＥは50MHz帯でも可能です。

★144MHz帯と430MHz帯の違い
　30年ほど前、まだ430が盛んではなかった頃は、430のような高い周波数は飛ばないだろうとの噂があったようです。無線局数が増えて144が混雑するようになり、やむなく430に移動した人々が意外と遠くへ飛ぶという実感を抱くようになり、現在のように144と同じような感覚で盛んに使用されるようになりました。波長からすると確かに144の方が遠くへ飛びやすいでしょう。しかし、430は波長が短い分、利得の高いアンテナが利用できるので結果的に144に劣らないくらい遠くへ飛びます。ただ、周波数が高くなるにつれて光に似た性質になり、直進性が鋭くなるので144よりも430の方が障害物に弱いという面があります。運用する地域（都市部か地方か）やロケーションによって適宜使い分けるのも良いでしょう。
